送料無料 コンパクト 自作工具 DIY IWISS 小 中型端子 0.1-1.0mm2

適合

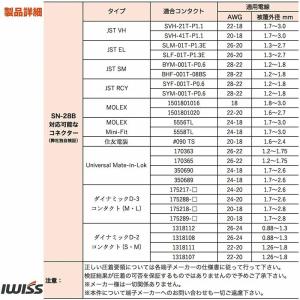

対応可能なコネクター（弊社独自検証）

・JST

VH(SVH-21T-P1.1、SVH-41T-P1.1)

EL(SLM-01T-P1.3E、SLF-01T-P1.3E)

SM(BYM-001T-P0.6、BHF-001T-08BS)

・MOLEX

PicoBlade(50011-8100)

Mini-Fit(5556TL、5558TL)

・Universal Mate-in-Lok

170363、170365、350690、350689

・ダイナミックD-3コンタクト (M・L)

175217-□、175288-□、175218-□、175289-□

・ダイナミックD-2コンタクト (S・M)

1318112、1318108、1318111、1318107

※正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。

検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。

※メーカー様は一切関係ありません。

※本件について端子メーカーへのお問い合わせも一切ご遠慮下さい。

特徴

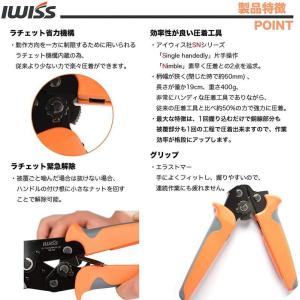

・ラチェット機能

単純にハンドルを握り込むだけの操作で確実に端子を圧着可能で配線作業がスムーズに。

・ラチェット緊急解除

被覆ごと噛んで端子が抜けない場合は、ハンドル付け根の小さなナットをドライバー等で回すとロックを解除可能。

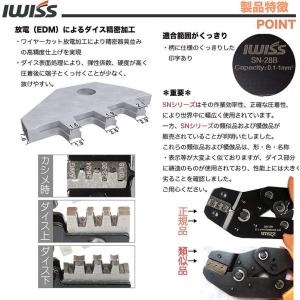

・EDM加工のダイス

ワイヤーカット放電による精密器具並の高精度仕上げ。弾性係数・硬度が高く、圧着後に端子とくっつきにくく抜けやすい。

・世界的に信頼されている商品

SNシリーズはその作業効率性、正確な圧着性により世界中幅広く使用されています。米ECサイトでベストセラーランキング1位受賞の大ヒット商品であり信頼性が高い。

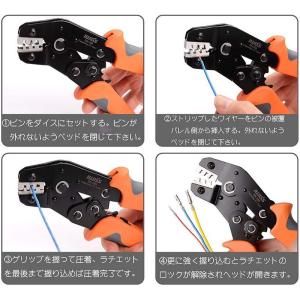

使用方法 STEP 1：被覆を挿入

被覆をストリップした電線を端子に適切な深さまで挿入します。

STEP 2：端子をセット

端子をダイスにセットする。端子が外れないようベッドを閉じて下さい。

STEP 3：圧着

グリップを強く握って圧着。成形確認機構が解除されたことを確認し、ハンドルをゆっくりと開いて圧着した端子を本器より取り出します。

STEP 4：圧着状態を確認

抜けや変形がないことを確認してください。

ご注意（免責）＞ 必ずお読み下さい

・感電の恐れがありますので、活線の圧着作業は行わないで下さい。

・圧着する端子およびスリーブに適合する工具を使用して下さい。

・適正な接続を得るため圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。

・成形確認機構により完全に圧着できるまでハンドルは開かないで下さい。

＊重要＊

弊社製品「SNシリーズ」の類似品および模倣品が販売されていることが判明いたしました。類似品および模倣品は、形・色・名称・表示等がよく似ておりますが、ダイスの材質および加工方法が異なり性能上は大きく劣りますのでご注意ください。

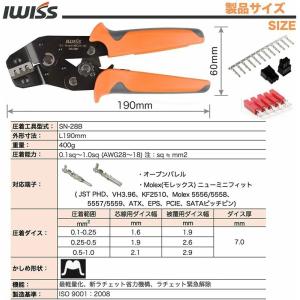

ブランド IWISS／アイウィス

型番 SN-28B

概要 アイウィス社ベストセラーSNシリーズの裸圧着端子用圧着工具

「Single handedly」(片手操作)と「Nimble」(素早く圧着)との意味合いを込めて作業便利性を追求するシリーズとなっており、僅か400gでありながら新ラチェット構造で比べ約50%の力で圧着でき作業の負担軽減に。

1回握り込むだけで銅線部分も被覆部分も同時に圧着できる、作業性に優れたものです。

用途 モレックス端子、オープンバレル端子などを圧着

全長 190mm

重量 400g

圧着能力 0.1mm2〜1.0mm2 (AWG28〜18)
