特徴

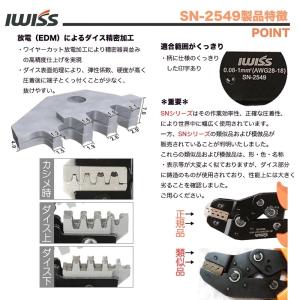

●ダイスの精密加工(EDM加工)

ワイヤーカット放電による精密器具並の高精度仕上げ。弾性係数・硬度が高く、圧着後に端子とくっ付くことが少なく、抜けやすい。4種類ダイス装備 、極小から中型まで幅広く対応。

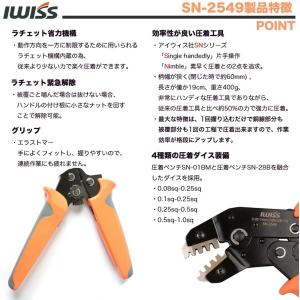

●新ラチェット機能装備

片手でも素早い締め付けが可能。通常のペンチ同様、単純にハンドルを握り込むだけの操作で、確実に端子を圧着させることが可能で、配線作業を非常に簡単に行うことが可能です。

ラチェット緊急解除：ハンドルの付け根に小さなナットをドライバー等で回すとロックを解除することができます。

●芯線部・被覆部同時圧着可能。

●適合範囲がくっきり：仕様が柄に印字されているため管理に楽々！

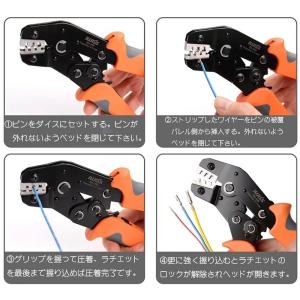

使用方法 STEP 1：金属端子を圧着工具で仮押さえ

工具側のちょうど合いそうな「かしめ穴」を選び、ピンをダイスにセットします。ピンが外れないようヘッドを閉じて下さい。

STEP 2：被覆を挿入

ストリップしたワイヤーをピンの被覆バレル側から挿入します。

STEP 3：同時圧着

グリップを強く握って圧着。ラチェットを最後まで握り込めば圧着完了。

STEP 4：ロック解除

更に強く握り込むとラチェットのロックが解除されます。ヘッドが開きます。状態を確認してから完了です。

仕様 アイウィス社ベストセラー【SNシリーズ】

「Single handedly」(片手操作)と「Nimble」(素早く圧着)との意味合いを込めて作業便利性を追求するシリーズとなっており、僅か400gでありながら新ラチェット構造で比べ約50%の力で圧着できるので作業者の負担軽減に。

1回握り込むだけで銅線部分も被覆部分も同時に圧着できる、作業性に優れたものです。

重要

・感電の恐れがありますので、活線の圧着作業は行わないで下さい。

・圧着する端子およびスリーブに適合する工具を使用して下さい。

・適正な接続を得るため圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。

・成形確認機構により完全に圧着できるまでハンドルは開かないで下さい。

・取扱に関してご不明がある方 販売店までお問い合わせくださいませ。

＊重要＊

弊社製品「SNシリーズ」の類似品および模倣品が販売されていることが判明いたしました。類似品および模倣品は、形・色・名称・表示等がよく似ておりますが、ダイスの材質および加工方法が異なり性能上は大きく劣りますのでご注意ください。

ブランド アイウィス「IWISS〓」

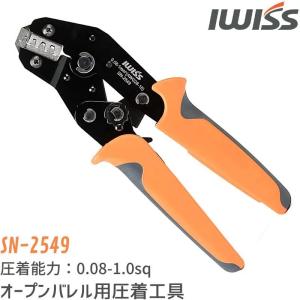

型番 SN-2549

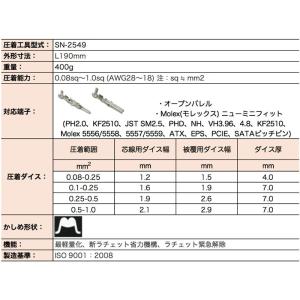

商品の情報 0.08-0.5/0.25/0.5/1.0mm?の4種類ダイス装備されたモデル

オープンバレル、モレックス端子(Molex)端子の極小から中端子まで幅広く対応

全長 190mm

重量 400g

圧着能力 0.08〜1.0mm2 (AWG28-18)

用途 ・オープンバレル

・ギボシ端子

・Molex端子

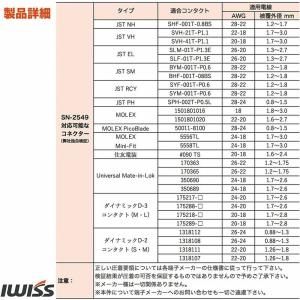

適合 対応可能なコネクター（弊社独自検証）

・JST

NH(SHF-001T-0.8BS)

VH(SVH-21T-P1.1、SVH-41T-P1.1)

EL(SLM-01T-P1.3E、SLF-01T-P1.3E)

SM(BYM-001T-P0.6、BHF-001T-08BS)

PH(SPH-002T-P0.5L)

・MOLEX

PicoBlade(50011-8100)

Mini-Fit(5556TL、5558TL)

・Universal Mate-in-Lok

170363、170365、350690、350689

・ダイナミックD-3コンタクト (M・L)

175217-□、175288-□、175218-□、175289-□

・ダイナミックD-2コンタクト (S・M)

1318112、1318108、1318111、1318107

※正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。

※メーカー様は一切関係ありません。

※本件について端子メーカーへのお問い合わせも一切ご遠慮下さい。
