商品の詳細情報
【公式】 IWISS アイウィス メーカー直営店 ポイント利用
送料無料 圧着ペンチ 太陽光 電工 修理 自作工具セット キット 精密工具セット IWISS ギフト KIT-2546S

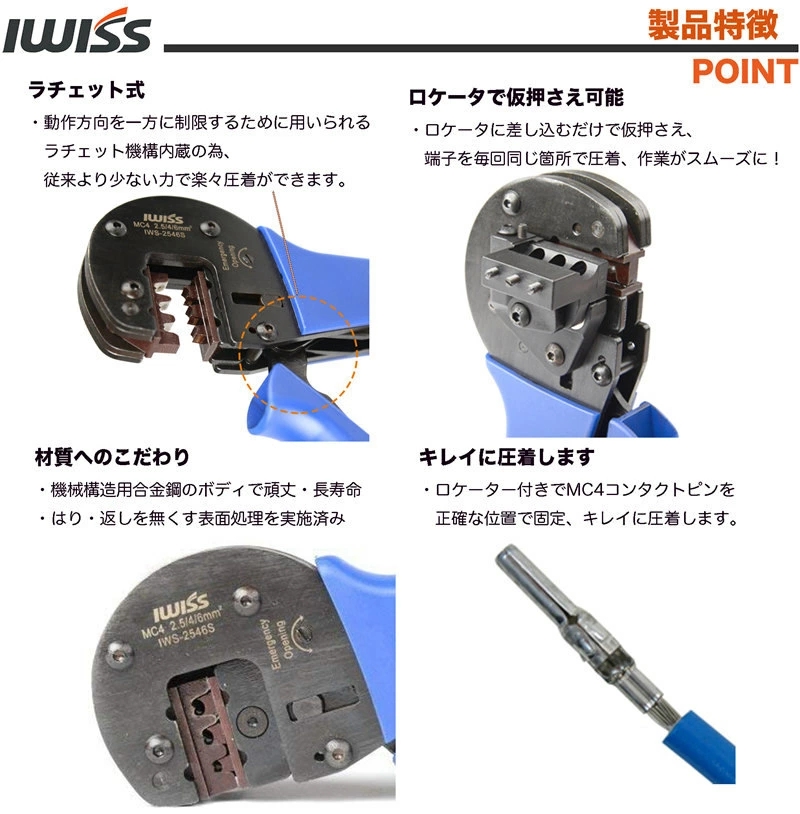

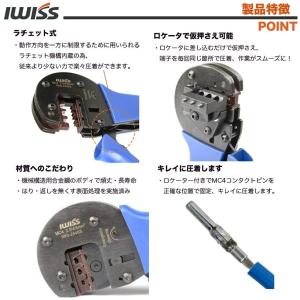

特徴
・ロケーター付きでMC4コンタクトピンを正確な位置で固定、キレイに圧着
・独自の垂直移動かしめ方式で、従来の圧着工具と比べ約70%の力で強力に圧着
・握りやすいので、連続作業にも疲れません
・ダイスはドイツ製特殊鋼を使用、付け替えも可能
・ラチェット機能
・ボデイ全体が機械機構用合金を使用、頑丈、長寿命
・ロケーター付き

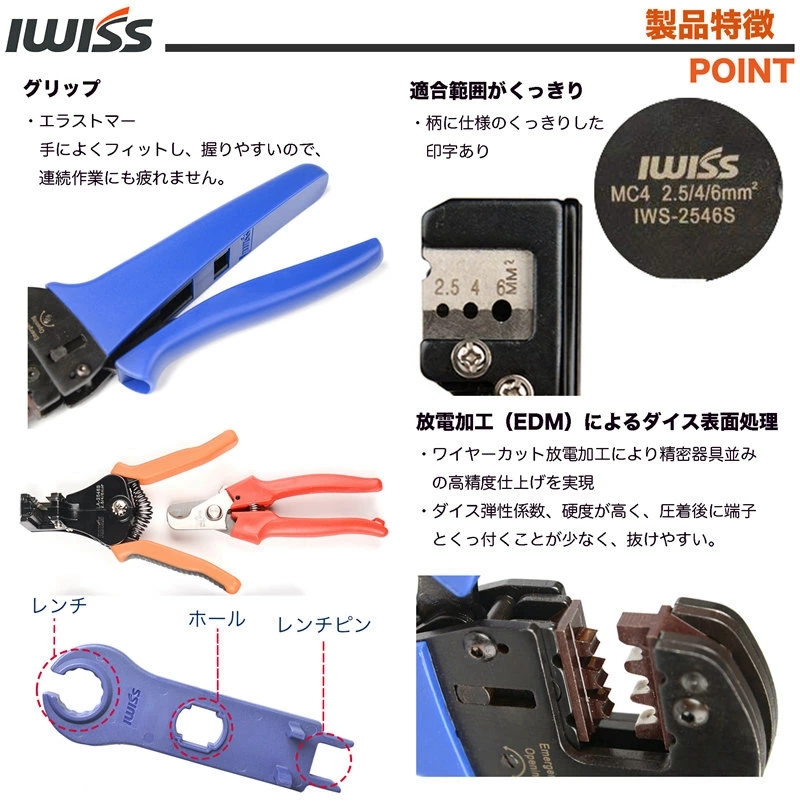

・軽量PP、TPRのグリップ：手によくフィットし、握りやすいので、連続作業にも疲れません。
・適合範囲がくっきり：仕様が柄に印字されている為管理に楽々！
・ラチェット緊急解除：被覆ごと噛んで端子が抜けない場合は、ハンドルの付け根に小さなナットを回してロック解除
・ダイスの精密加工(EDM加工)
ワイヤーカット放電による精密器具並の高精度仕上げ：弾性係数、硬度が高く圧着後に端子とくっ付くことが少なく抜けやすい

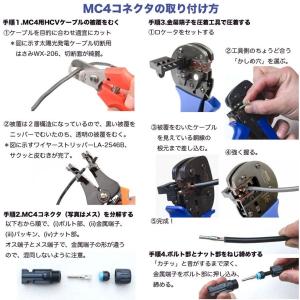

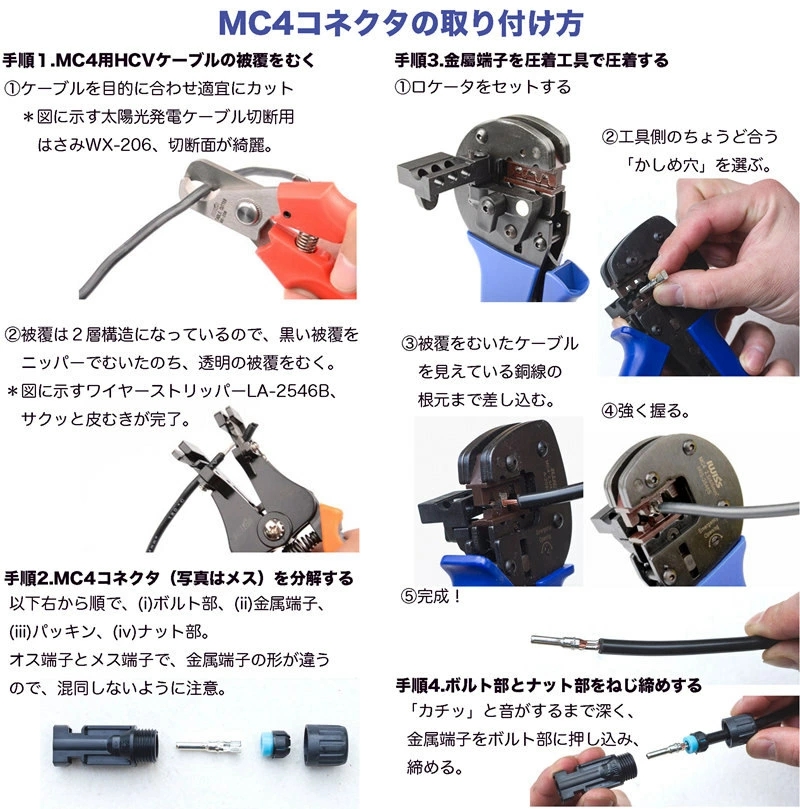

使用方法
STEP 1：MC4用のHCVケーブルの被覆を剥く
ケーブルを目的に合わせて適宜にカットしてください。
被覆は2層構造になっているので黒い被覆をニッパーで剥いだ後、透明の被覆を剥いでください。
＊太陽光ケープル専用ワイヤーストリッパーLA-2546Bを使用すると手間がかからずにサクッと皮むきが完了です。
STEP 2：MC4コネクタ（写真はメス）を分解
左から、ボルト部、金属端子、パッキン、ナット部。オス端子とメス端子で金属端子の形が違うので混同しないようにご注意ください。
STEP 3：金属端子を圧着工具で圧着する
工具側のちょうど合いそうな「かしめ穴」をお選びください。
被覆をむいたケーブルを見えている銅線の根元まで差し込み
強く握る。ハンドルが開くと、ケーブルの圧着完成。
STEP 4：ボルト部とナット部をねじ締めする
「カチッ」と音がするまで深く金属端子をボルト部に押し込み締める。指で回らないところまで締めたらMC4コネクタ専用レンチで更に締める。
ご注意（免責）＞ 必ずお読み下さい
・感電の恐れがありますので、活線の圧着作業は行わないで下さい。
・圧着する端子およびスリーブに適合する工具を使用して下さい。
・適正な接続を得るため圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。
・成形確認機構により完全に圧着できるまでハンドルは開かないで下さい。

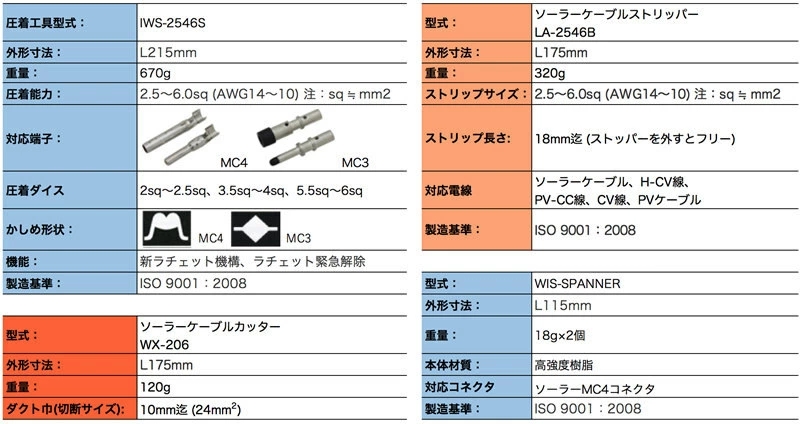

ブランド IWISS／アイウィス
型番 MC4・MC3 ソーラーキット(KIT-2546S)
概要 アイウィス社 MCソーラー端子用工具セット
MC4・MC3ソーラー端子の切断・ストリップ・圧着・コネクタ組立用に活躍されるもので、2.5sq、4.0sq、6.0sqソーラーケーブル・H-CV線・PV-CC線にも対応

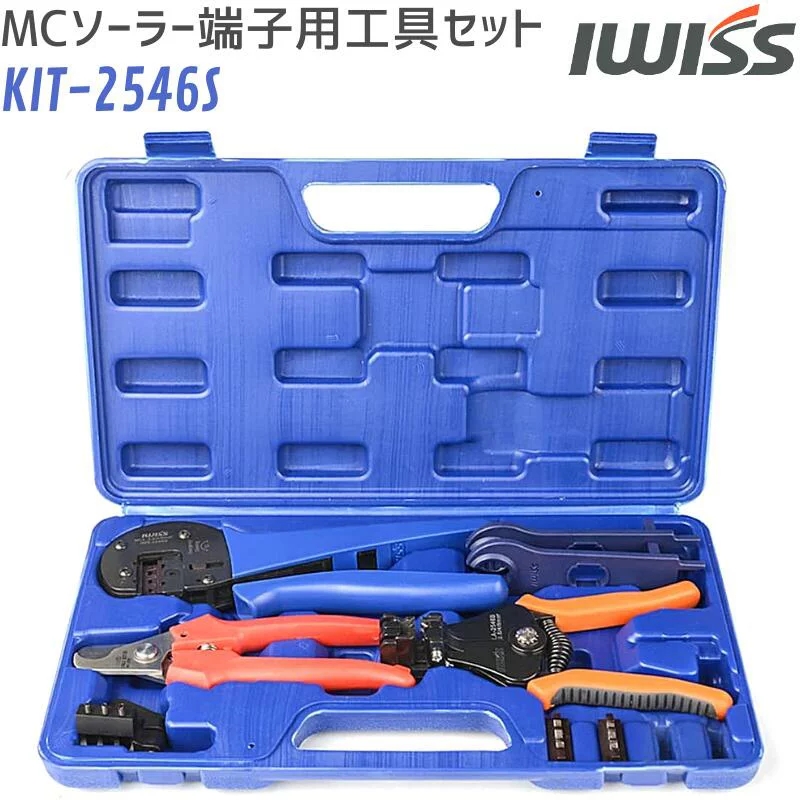

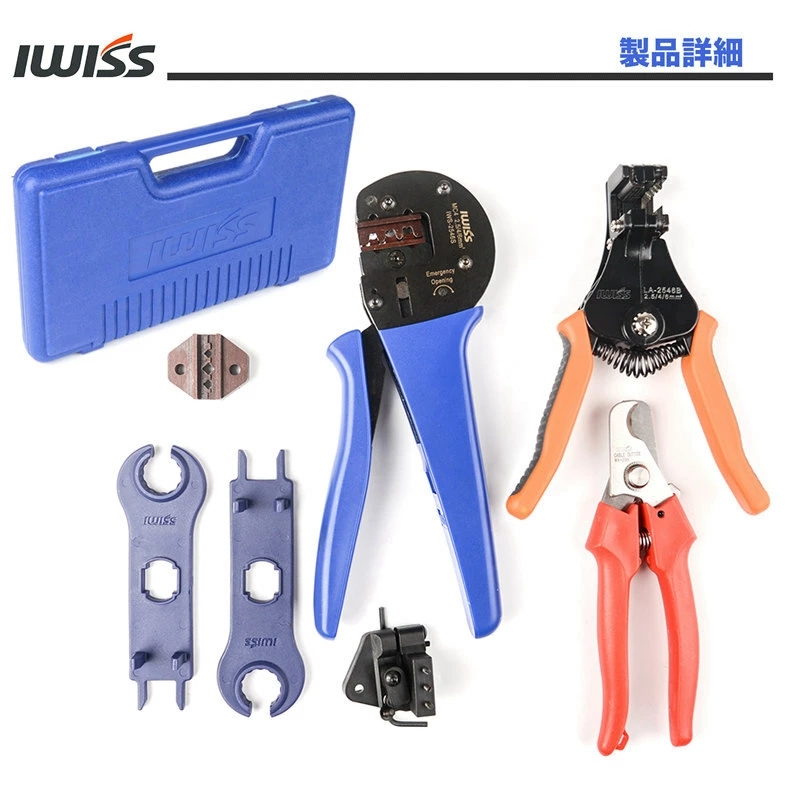

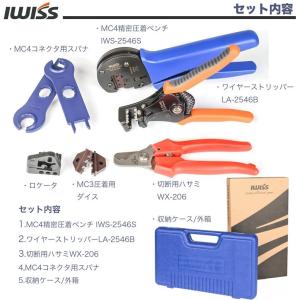

キット内容 ・MC4専用圧着ペンチLY-2546Bx1本
・MC3圧着用ダイスx1点
・ワイヤーストリッパーLA-2546Bx1本
・ワイヤー切断ハサミWX-206x1本
・MC4コネクタ用スパナWIS-SPANNERx1組

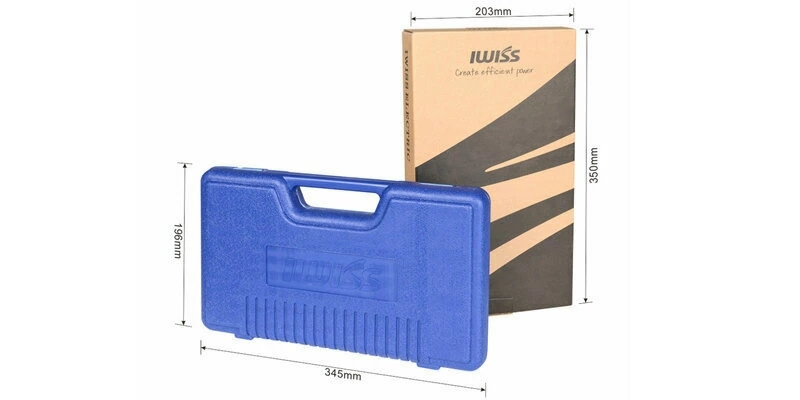

・収納ケース

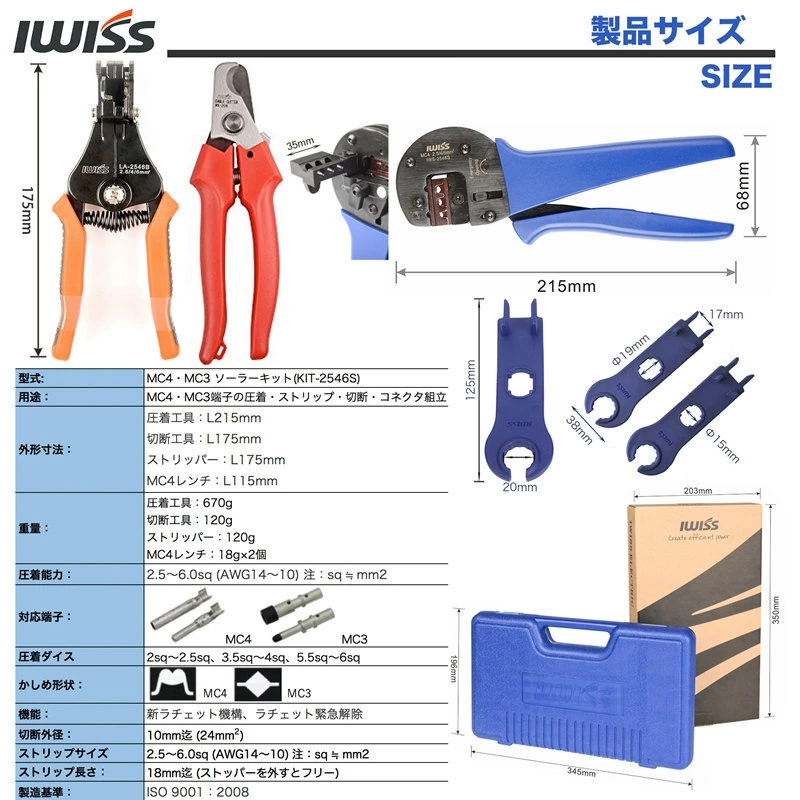

全長 ・圧着工具：L215mm
・切断工具：L175mm
・ストリッパー：L175mm
・MC4レンチ：L115mm
重量 ・圧着工具：670g
・切断工具：120g
・ストリッパー：120g
・MC4レンチ：18g×2個
能力 ・圧着能力：2.5mm?、4.0mm?、6.0mm? (AWG14-10)
・ワイヤーストリッパー適応電線サイズ： 2.5mm?、4.0mm?、6.0mm? (AWG14-10)
・ワイヤー切断ハサミ適応電線サイズ：24mm? (3/8")迄
用途 MC4・MC3端子の圧着・ストリップ・切断・コネクタ組立
適合 MC4・MC3ピンコンタクト オス・メス、2.5sq、4.0sq、6.0sqソーラーケーブル・H-CV線・PV-CC線の圧着に
圧着ペンチ仕様 新ラチェット機能搭載/ダイス放電加工（EDM）
