送料無料 修理工具 工具 汎用圧着ペンチ DIY お得 おすすめ 防水カプラー端子汎用

適合

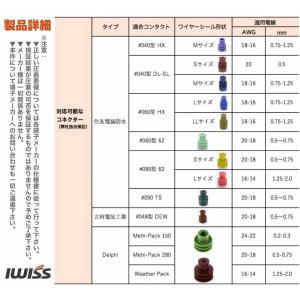

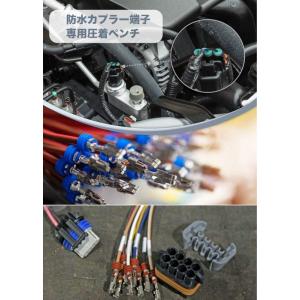

対応可能なコネクター（弊社独自検証）

・住友電装防水端子

#040型 HX（ワイヤシールM サイズ）

#040型 DL-SL（ワイヤシールS サイズ、Mサイズ）

#060型 HX

#060型 62Z

#090型 62（ワイヤシールS・L サイズ）

#090型 TS

・古河電気防水端子

#048型 DEW（ワイヤシールM サイズ）

・Delphi

Weather Pack

Metri Pack 280

・TE Superseal 1.5（△（注意））※注意：Tyco Electronics Superseal 1.5 Seriesの端子とワイヤーシールの圧着にも使用可能ですが、歯の厚みが4mmであるため、Superseal端子のコンダクターバレルより幅広いため、慎重に歯を合わさないと端子の本体部分に干渉します。

インシュレーション(ワイヤーシール)バレルを圧着する時もワイヤーシールのバレルが当たる細い部分より1424Bの歯の厚みが厚いのでワイヤーシールのリップと干渉するが、ワイヤーシール は柔らかいシリコン製なのでリップが変形しても元にもどります。

※正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。

※メーカー様は一切関係ありません。※本件について端子メーカーへのお問い合わせも一切ご遠慮下さい。

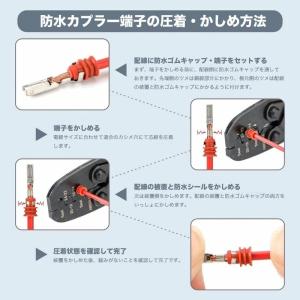

使用方法 STEP

1：配線に防水ゴムキャップ・端子をセット

まず、端子をかしめる前に、配線側に防水ゴムキャップを通しておきます。先端側のツメは銅線部分にかかり、根元側のツメは配線の被覆と防水ゴムキャップにかかるように付けます。

STEP 2：端子をかしめる

電線サイズに合わせて適合のカシメ穴にて芯線を圧着します。

STEP 3：配線の被覆と防水シールをかしめる

次は被覆側をかしめます。配線の被覆と防水ゴムキャップの両方をいっしょにかしめます。

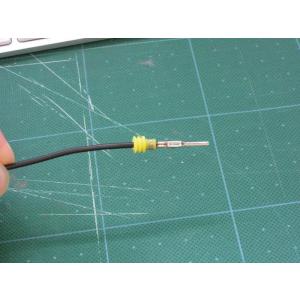

STEP 4：圧着状態を確認して完了

被覆をかしめた後、緩みがないことを確認して完了です。

ご注意（免責）＞ 必ずお読み下さい

・感電の恐れがありますので、活線の圧着作業は行わないで下さい。

・圧着する端子およびスリーブに適合する工具を使用して下さい。

・適正な接続を得るため圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。

・成形確認機構により完全に圧着できるまでハンドルは開かないで下さい。

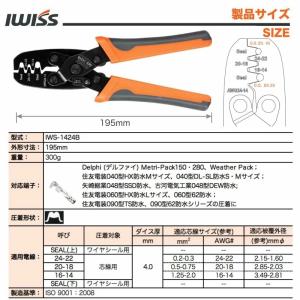

ブランド IWISS／アイウィス

型番 IWS-1424B

商品概要 Delphi、古河電気、住友電装の防水型端子用圧着工具。

芯線とワイヤーシールを個別に圧着する汎用タイプです。

圧着能力 0.2mm2〜2.0mm2 (AWG24-14)

全長 195mm

重量 300g

対応端子 Delphi (デルファイ) 圧着端子 端子 Metri-Pack 280

Delphi (デルファイ) 圧着端子 端子 Weather-Packシリーズ

住友電装製040HX型、060 62Z型、090 TS型、090 62型ターミナル

＊適応芯線サイズに合わせて適応ワイヤーシールをお選びください。

特徴 ・圧着サイズマーカー：ダイス部に圧着サイズのマーカー付き。 サイズ確認が容易で作業効率アップ！

・グリップ：エラストマー 手によくフィットし、握りやすいので、連続作業にも疲れません。

・ダイスの精密加工：

ワイヤーカット放電による精密器具並の高精度仕上げ。

ダイス表面処理により、切断する際に発生されるはり・返しを無くすることで、圧着後に端子とくっ付くことが少なく抜けやすい。

約千回の耐久テストを実施。
