商品の詳細情報
【公式】 IWISS アイウィス メーカー直営店 ポイント利用
送料無料 極小端子対応 自動車 修理 工具 ペンチ 自動車 整備 DIY お得 おすすめ IWISS アイウィス
適合

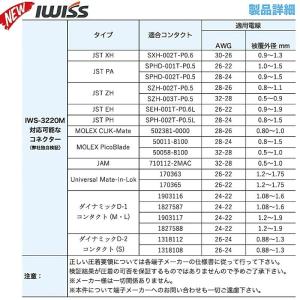

対応可能なコネクター（弊社独自検証）
・JST
XH(SXH-002T-P0.6)
PA(SPHD-001T-P0.5、SPHD-002T-P0.5)
EL※▲(SLM-01T-P1.3E、SLF-01T-P1.3E)
ZH(SZH-002T-P0.5、SZH-003T-P0.5)
EH(SEH-001T-P0.6L)
PH(SPH-002T-P0.5L)
・MOLEX
PicoBlade(50058-8100、50011-8100)
Mini-Fit(5556TL、5558TL)
CLIK-Mate 502381-0000
・JAM 710112-2MAC
・Universal Mate-in-Lok 170363、170365
・ダイナミックD-1コンタクト (M・L)
1903116、1827587、1903117、1827588
・ダイナミックD-2コンタクト (S)
1318112、1318108
※正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。
検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。
※メーカー様は一切関係ありません。
※本件について端子メーカーへのお問い合わせも一切ご遠慮下さい。
ご注意（免責）＞ 必ずお読み下さい
・感電の恐れがありますので、活線の圧着作業は行わないで下さい。
・圧着する端子およびスリーブに適合する工具を使用して下さい。
・適正な接続を得るため圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。
・成形確認機構により完全に圧着できるまでハンドルは開かないで下さい。
ブランド IWISS／アイウィス
ブランド IWISS アイウィス
型番 IWS-3220M

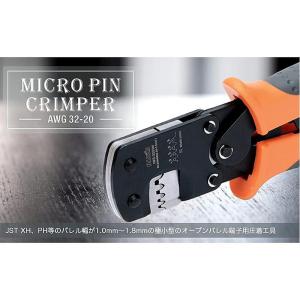

概要 JST XH、PH等のパレル幅が1.0mm〜1.8mmの極小型のオープンパレル端子用圧着工具、小型ピンの圧着ペンチとして米国ベストセラーに輝いた商品。
芯線(ワイヤーバレル)と被覆(インシュレーションバレル)を同時に圧着するIWS-3220シリーズになります。
垂直移動ダイスでで垂直にカシメるので、従来のワニ口式と比べ約70%の力で圧着できる上に確実に安定した圧着を実現。
全長 195mm
重量 300g
圧着能力 AWG32-20 (0.2-2.0mm^2)
仕様 芯線と被覆の同時圧着
用途 Molex CLIK-Mate、Molex PicoBlade、JST XA、SM(NH)、 JAM、TYCO D-100等の極小型のコンタクトピンの圧着に等の圧着作業に
この商品は「Yahooショップ」でご購入いただけます。詳しくは上のボタンよりショップサイトへどうぞ。
価格 ： 3,380 円 （税込）
