送料無料 自動車用コネクター コネクタ IWISS アイウィス 汎用圧着ペンチ 0.2-2.0mm2対応

特徴

■自己解放機構搭載

作業者が圧着完了と判断される時点で力を緩めるとハンドルが自動的に開く（ラチェット機能とは異なる機構であり、逆戻りを抑えるものではありませんので、圧着完了まで荷重を加えていく必要があります。ご注意ください）

■工場にて規格に適合するように精密に設定。片手で握る事ができる軽量なハンディータイプで簡単に圧着作業を行える。

■負荷のかかる全パーツはオイル焼き入れ焼き戻し処理済みの特殊鋼製。

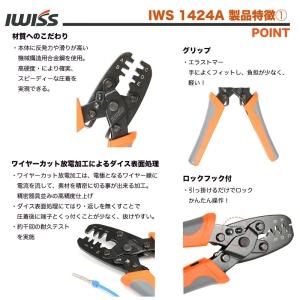

■材質へのこだわり

機械機構用合金が使用される為、確実かつスピーティーな圧着を実現

■ダイスの精密加工

・ワイヤーカット放電による精密器具並の高精度仕上げ

・ダイス表面処理により切断する際に発生するはり、返しをなくすることで圧着後に端子とくっつきにくく抜けやすい

・約千回の耐久テストを実施

■軽量PP、TPRのグリップ：手によくフィットし、負担が少ない。作業がスムーズに！

■ロックフック付き：フックを引っ掛けるだけでロックされるため簡単操作

■幅広い対応端子：防水カプラー端子、ワイヤシール、オープンバレル端子を個別に圧着可能

ご注意（免責）＞ 必ずお読み下さい

・感電の恐れがありますので、活線の圧着作業は行わないで下さい。

・圧着する端子およびスリーブに適合する工具を使用して下さい。

・適正な接続を得るため圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。

・成形確認機構により完全に圧着できるまでハンドルは開かないで下さい。

ブランド IWISS／アイウィス

型番 IWS-1424A

概要 アイウィス社カプラー端子専用の圧着ペンチIWS-1424Aシリーズ

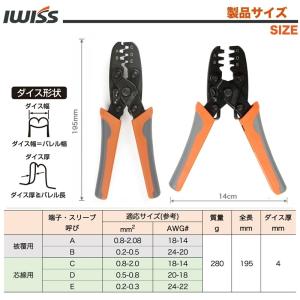

全長 195mm

重量 280g

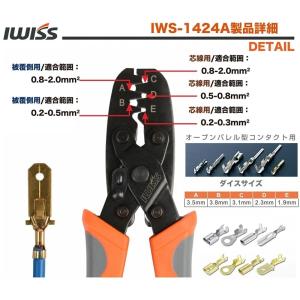

圧着能力 AWG24-14 (0.2-2.0mm^2)

用途 芯線と被覆を個別に圧着

適合 OEM、Molex、Delphi、Deutsch、AMP / Tyco、Harley、PC / Computer、Automotive、デルファイ社Weather Pack、Metri-Pack等の圧着作業に

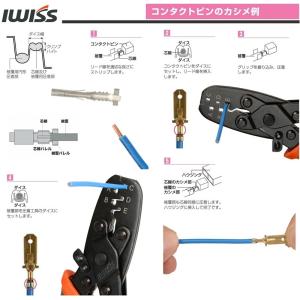

使用方法 STEP 1：芯線圧着用ダイスの選定

芯線圧着用ダイスを選定。バレルを平行にした時の幅をノギスで計測してください。

STEP 2：端子を装着

選択したダイスの凹部に芯線バレルを手で装着してください。

グリップを軽く握り、芯線バレルとダイスを仮固定します。

STEP 3：芯線部の圧着

ストリップしたコードを芯線バレルに挿入してください。電線をセットした状態で、グリップを握りこみ本締めします。

STEP 4：被覆部の圧着

上記手順で同様にダイスを選択し圧着してください。
