送料無料 圧着マーク付き 絶縁端子 0.25-2.5mm2 電工 工具 DIY お得 アイウィス IWISS

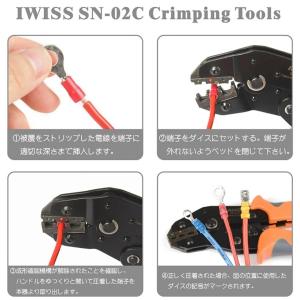

使用方法

STEP 1：被覆をストリップした電線を端子に適切な深さまで挿入

STEP 2：端子をセット：端子が外れないようベッドを閉じて下さい

STEP 3：グリップを強く握って圧着。成形確認機構が解除されたことを確認し、ハンドルをゆっくりと開いて圧着した端子を本器より取り出す

STEP 4：圧着状態を確認：正しく圧着された場合、図の位置に使用したダイスの記号がマークされます

ご注意（免責）＞ 必ずお読み下さい

・感電の恐れがありますので、活線の圧着作業は行わないで下さい。

・圧着する端子およびスリーブに適合する工具を使用して下さい。

・適正な接続を得るため圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。

・成形確認機構により完全に圧着できるまでハンドルは開かないで下さい。

・取扱に関してご不明がある方 販売店までお問い合わせくださいませ。

＊重要＊

弊社製品「SNシリーズ」の類似品および模倣品が販売されていることが判明いたしました。類似品および模倣品は、形・色・名称・表示等がよく似ておりますが、ダイスの材質および加工方法が異なり性能上は大きく劣りますのでご注意ください。

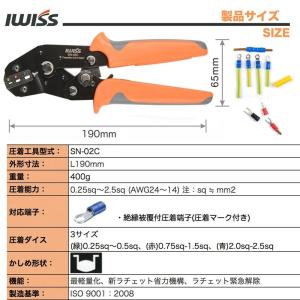

ブランド IWISS／アイウィス

型番 SN-02C

概要 アイウィス社ベストセラーSNシリーズの絶縁被覆付圧着端子用圧着工具

「Single handedly」(片手操作)と「Nimble」(素早く圧着)との意味合いを込めて作業便利性を追求するシリーズとなっており、僅か400gでありながら新ラチェット構造で比べ約50%の力で圧着でき作業の負担軽減に。

1回握り込むだけで銅線部分も被覆部分も同時に圧着できる、作業性に優れたものです。

圧着能力 0.25mm2〜2.5mm2 (AWG24〜14)

全長 190mm

重量 400g

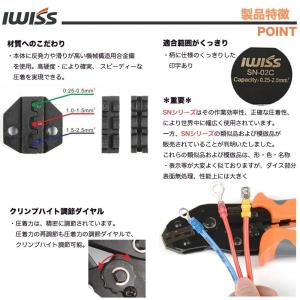

圧着ダイス ・(緑) 0.25sq〜0.5sq

・(赤)0.75sq〜1.5sq

・(青)2.0sq-2.5sq

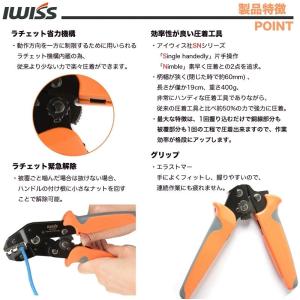

特徴 ・新ラチェット機能装備、片手でも素早い締め付けが可能

・クリンプハイト調節ダイヤル、ラチェット緊急解除キー付き

・適合範囲や圧着マークがくっきり

・機械機構用合金が使用される為、確実かつスピーティーな圧着を実現

・ダイス表面のばり・返し抜き処理がされており、圧着後に端子とくっ付くことが少なく抜けやすい。
