商品の詳細情報
【公式】 IWISS アイウィス メーカー直営店 ポイント利用
送料無料 圧着 ペンチ 自動車 コネクタ 修理工具 自作工具 お得 おすすめ IWISS アイウィス
【圧着ダイス】
（ワイヤーシール）
・0.14〜0.3sq（2.15-1.60mmφ）
・0.5〜0.8sq（2.85-2.03mmφ）
・1.0〜2.0sq（3.49-2.81mmφ）
＊Weather Pack専用ロケーター付き（他の端子には使用できません。）

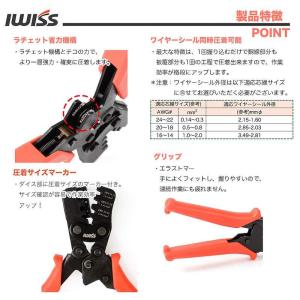

【商品特徴】
●ラチェット機能
ラチェット機構とテコの力で、より一層強力・確実に圧着します。
●ワイヤーシール同時圧着可能
・1回握り込むだけで銅線部分と被覆部分を圧着でき、作業効率が格段にアップします。
＊注意：ワイヤーシール外径は以下適応芯線サイズに合せてお選びいただく必要がございます。
●圧着サイズマーカー
ダイス部に圧着サイズのマーカー付き。
サイズ確認が容易で作業効率アップ！
●エラストマーグリップ
手によくフィットし握りやすいため連続作業も疲れません。

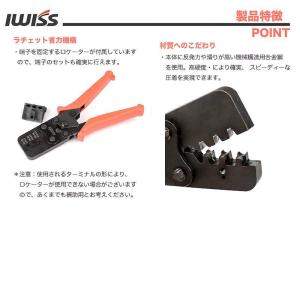

●ラチェット省力機構
・端子を固定するロケーターが付属のため端子のセットも確実に行えます。
＊注意：使用されるターミナルの形によりロケーターが使用できない場合がありますので補助用であるとのこと予めご了承ください。
●材質へのこだわり
本体に反発力や滑りが高い機械構造用合金鋼を使用。高硬度により確実でスピーディーな圧着を実現。

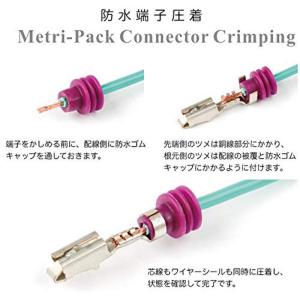

【使用方法】
STEP 1：
端子をかしめる前に、配線側に防水ゴムキャップを通しておきます。
STEP 2：
先端側のツメは銅線部分にかかり、根元側のツメは配線の被覆と防水ゴムキャップにかかるように付けます。
STEP 3：
芯線もワイヤーシールも同時に圧着し、状態を確認して完了。

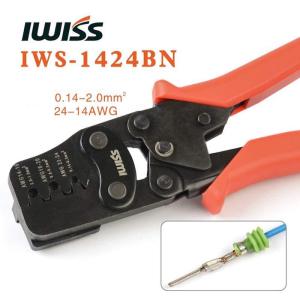

【IWS-1424BN】
Delphi、古河電気、住友電装の防水型端子用圧着工具
芯線(ワイヤーバレル)とワイヤーシールを独自のラチェット機構で同時に確実に圧着可能で作業の効率化アップ。

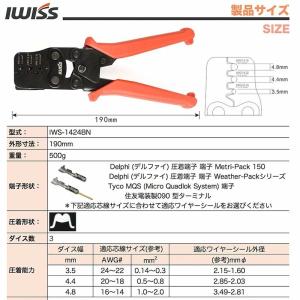

【全長】
190mm
【重量】
500g
【圧着能力】
1.芯線用：AWG24-14 (0.14-2.0mm?)
2.ワイヤシール用：Φ2.0-4.0mm
【用途】
防水カプラー端子およびワイヤシールゴム栓を同時圧着
【対応可能なコネクター】（弊社独自検証）
・住友電装防水端子
#040型 HX（ワイヤシールM サイズ）
#060型 62Z
#090型 62（ワイヤシールS・L サイズ）
#090型 HM-MT（ワイヤシールS・L サイズ）
・古河電気防水端子
#048型 DEW（ワイヤシールM サイズ）
#110型 JFC
・Delphi(デルファイ)
Weather Pack
Metri Pack 280
※正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。
※検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。
※メーカー様は一切関係ありません。本件について端子メーカーへのお問い合わせも一切ご遠慮下さい。
