送料無料 自動車用 修理工具 バイク DIY EDM ダイス ラチェット EDMカット品 0.14-1.5mm2 中型端子 IWISS

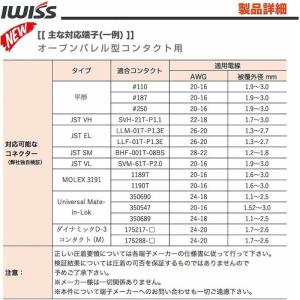

対応可能なコネクター（弊社独自検証）

・ギボシ平形・ファストン端子

#110、#187、#250

・JST

VH(SVH-21T-P1.1)

EL(LLM-01T-P1.3E、LLF-01T-P1.3E)

SM(BHF-001T-08BS)

VL(SVM-61T-P2.0)

・MOLEX

3191(1189T、1190T)

・Universal Mate-in-Lok

350690、350547、350689

・ダイナミックD-3コンタクト (M)

175217-□ 、175288-□

※AVSS電線にファストン#187、#110、#250などを圧着しました。

※正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。

※検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。

※メーカー様は一切関係ありません。

※本件について端子メーカーへのお問い合わせも一切ご遠慮下さい。

適用不可 ※1.5sq以下の芯線をエーモン社平型ギボシ端子(#250・#187)に使用する際の圧着が可能ですが、丸型ギボシ端子の圧着に適しないため、以下丸型ギボシ端子専用の圧着機を選びください。

・ギボシ（エーモン丸型・平形#250）用圧着機：【HS-03B】

・ギボシ（エーモン丸型・平形#187・平形#250）用圧着機：【HS-03BE】

・ギボシ（JST、矢崎、住友電装#090 MT/HM/HE・#110 MTW）用圧着機：【HS-03BC】【AP-03BC】

特徴

・単純にハンドルを握り込むだけの操作で、確実に端子を圧着させることが可能で、配線作業を非常に簡単！

・被覆ごと噛んで端子が抜けない場合があります。ハンドルの付け根に小さなナットをドライバー等で回すとロックを解除することができます。

・仕様が柄に印字されているため管理が楽に！

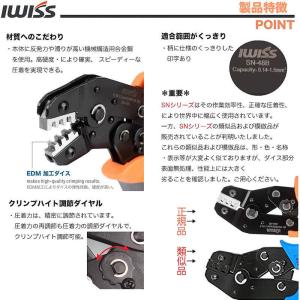

・機械機構用合金が使用される為、確実かつスピーティーな圧着を実現。

・ダイス表面のばり・返し抜き処理がされており、圧着後に端子とくっ付くことが少なく、抜けやすい。

・SNシリーズはその作業効率性、正確な圧着性により世界中に幅広く使用されています。アメリカのECサイトでベストセラーランキングで何度も1位になっている大ヒット商品。

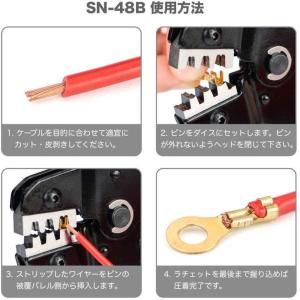

使用方法

STEP 1：金属端子を圧着工具で仮押さえ

1．工具側のちょうど合いそうな「かしめ穴」をお選びください。

2．ピンをダイスにセットし、ピンが外れないようヘッドを閉じて下さい。

STEP 2：被覆を挿入

1．ストリップしたワイヤーをピンの被覆バレル側から挿入します。

2．グリップを強く握って圧着し、ラチェットを最後まで握り込めば圧着完了です。

3．更に強く握り込むとラチェットのロックが解除されてヘッドが開きます。状態を確認したら完了です。

ご注意（免責）＞ 必ずお読み下さい ・感電の恐れがありますので、活線の圧着作業は行わないで下さい。

・圧着する端子およびスリーブに適合する工具を使用して下さい。

・適正な接続を得るため圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。

・成形確認機構により完全に圧着できるまでハンドルは開かないで下さい。

ブランド IWISS／アイウィス

型番 SN-48BE

商品概要 アイウィス社ベストセラーSNシリーズ

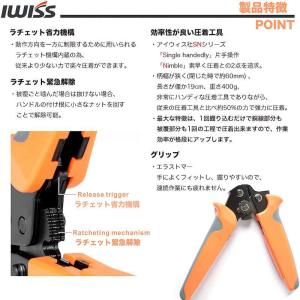

「Single handedly」(片手操作)と「Nimble」(素早く圧着)との意味合いを込めて作業便利性を追求するシリーズとなっております。

僅か400gでありながら新ラチェット構造で比べ約50%の力で圧着でき、1回握るだけで銅線部分も被覆部分も同時に圧着できるため、作業の負担が軽くなります。

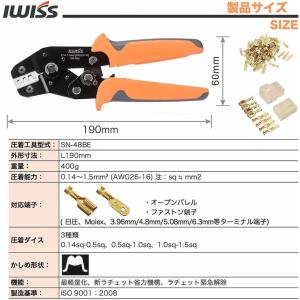

圧着能力 0.14mm2〜1.5mm2 (AWG28〜18)

全長 190mm

重量 400g

対応端子 ・オープンバレル

・ギボシ端子

・ファストン端子 (#110・#187・#250シリーズ)

・適合(一例)：日圧(JST)、Molex、3.96mm/4.8mm/5.08mm/6.3mmのコネクタピンの圧着に
