送料無料 修理 自動車 整備 メンテナンス 配線 作業 ラチェット式 IWISS アイウィス 1.0-6.0mm2対応

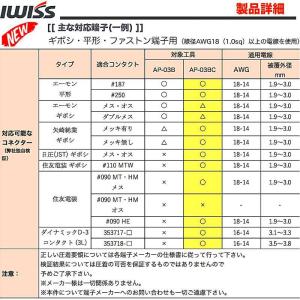

対応可能なコネクター

圧着ダイスA-03Bは0.5-1mm2、1.5-2.0mm2、4-6mm2の3サイズがありますので、以下通りに圧着してみました

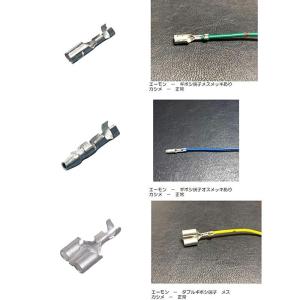

・エーモン平形#187、#250

・エーモンギボシ（※▲）

・日圧ギボシ

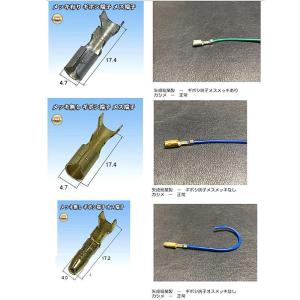

・矢崎総業ギボシ

・住友電装 ギボシ

・住友電装 #090 MT・HM（メスのみ）#090 HE

・ダイナミックD-3コンタクト (3L)

353717-□ 、353718-□

注意事項

※正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。

※メーカー様は一切関係ありません。

※本件について端子メーカーへのお問い合わせも一切ご遠慮下さい。

圧着方法

【STEP 1】金属端子を圧着工具で仮押さえ

工具側のちょうど合いそうな「かしめ穴」をお選びください。ピンをダイスにセットします。ピンが外れないようヘッドを閉じて下さい。

【STEP 2】被覆を挿入

ストリップしたワイヤーをピンの被覆バレル側から挿入してグリップを強く握って圧着します。ラチェットを最後まで握り込めば圧着完了です。

更に強く握り込むとラチェットのロックが解除されヘッドが開きます。

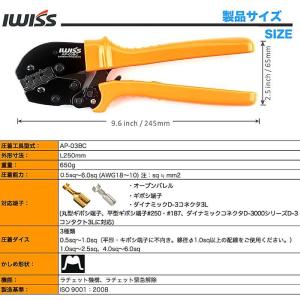

ブランド IWISS／アイウィス

型番 AP-03BC

製品概要 アイウィス社ギボシ端子用圧着工具

長めのハンドルで硬いギボシに最適

重量 650g

圧着能力 0.5mm2〜6.0mm2 (AWG18-10)

全長 230mm

重量 600g

対応端子 JSTギボシ端子、矢崎ギボシ端子、エーモン平型ギボシ端子#250・#187、ダイナミックコネクタD-3000シリーズD-3コンタクト3Lに対応。（＊ギボシ端子・平形端子には1.0sq以上の配線をご使用してください）。

圧着ダイス ・0.5sq〜1.0sq

・1.0sq〜2.5sq

・4.0sq〜6.0sq

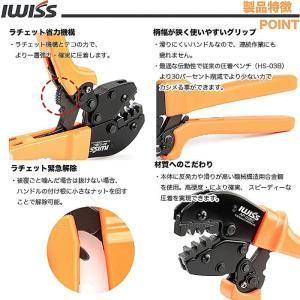

製品特徴 ●ラチェット機構とテコの力で、より一層強力・確実に圧着

●被覆ごと噛んで端子が抜けない場合があります。ハンドルの付け根に小さなナットをドライバー等で回すとロックを解除することができます。

●最適な伝動性で従来の圧着ペンチ（HS-03B、HS-03BC）より30パーセント削減で少ないカでの圧着が可能。滑りにくいハンドルなので、連続作業にも疲れません。

●機械機構用合金が使用される、確実かつスピーティーな圧着を実現。

●ダイス表面のばり・返し抜き処理がされており、圧着後に端子とくっ付くことが少なく抜けやすい。
