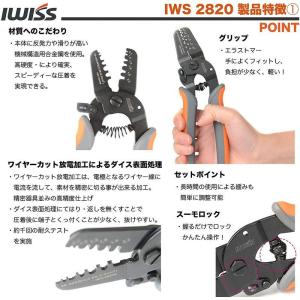

【特徴】

１)千回の耐久テストを実施

２)軽量PP、TPRのグリップ：手によくフィットし負担が少ないため作業がスムーズに

３)ダイスの精密加工：ワイヤーカット放電（EDMカット）による精密器具並の高精度仕上げ

４)機械機構用合金が使用されるため確実かつスピーティーな圧着を実現

５)負荷のかかる全パーツはオイル焼き入れ焼き戻し処理済みの特殊鋼製

【対応可能なコネクター】（弊社独自検証）

●JST

XH(SXH-002T-P0.6)

NH(SHF-001T-0.8BS)

PA(SPHD-001T-P0.5、SPHD-002T-P0.5)

EL(SLM-01T-P1.3E、SLF-01T-P1.3E)

ZH(SZH-002T-P0.5)

EH(SEH-001T-P0.6L)

SM(BYM-001T-P0.6、BHF-001T-08BS)

PH(SPH-002T-P0.5L)

●MOLEX

PicoBlade(50011-8100)

●Universal Mate-in-Lok 170363、170365

●ダイナミックD-1000コンタクト (S・M)

1318112、1318108、1318111、1318107

【ご注意（免責）＞ 必ずお読み下さい】

●正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。

●メーカー様は一切関係ありません。本件について端子メーカーへのお問い合わせも一切ご遠慮下さい。

●感電の恐れがありますので、活線の圧着作業は行わないで下さい。

●圧着する端子およびスリーブに適合する工具を使用して下さい。

●適正な接続を得るため圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。

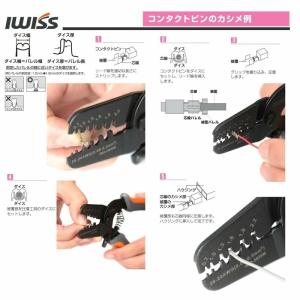

●成形確認機構により、完全に圧着できるまでハンドルは開かないでください。

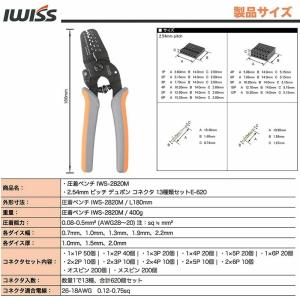

「2.54mmピッチ デュポンコネクタ 13種セット」と「精密圧着ペンチ IWS-2820M」のセット商品

電子工作、電装品の接続等に便利な2.54mmピッチ 2550 QIコネクタ デュポンコネクタピン2種類計400点、ハウジング11種類計120点が付属されます。

端のダイスの肉薄を1.0mmに最小限に加工し、極小コンタクトピンを圧着出来ることが最大の特徴です。

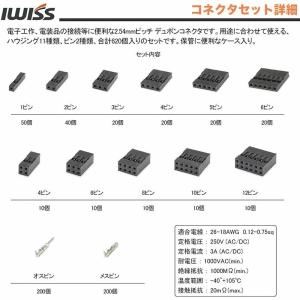

【コネクタセット内容 】

・オスピン 200個

・メスピン 200個

1×1P 50個 ／ 1×2P 40個 ／ 1×3P 20個 ／ 1×4P 20個 ／ 1×5P 20個 ／ 1×6P 20個 ／ 2×2P 10個 ／ 2×3P 10個 ／ 2×4P 10個 ／ 2×5P 10個 ／ 2×6P 10個

【コネクタ適合電線】

26-18AWG 0.12-0.75sq

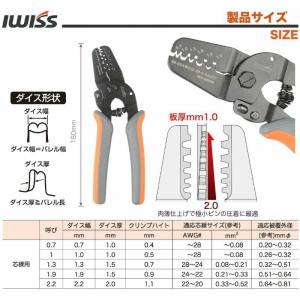

【各ダイス幅（各ダイス厚）】

0.7mm（1.0tmm） ／ 1.0mm（1.0tmm） ／ 1.3mm（1.5tmm） ／ 1.6mm（1.5tmm） ／ 1.9mm（2.0tmm） ／ 2.2mm（2.0tmm）

【コネクタ入数】

数量1で13種、合計620個セット

【ケースサイズ】

17 x 10 x 2.2cm
