商品の詳細情報
【公式】 IWISS アイウィス メーカー直営店 ポイント利用
送料無料 光ファイバーコネクター 精密ペンチ ラチェット式 DIY 修理 整備 電工 お得 IWISS アイウィス
商品仕様

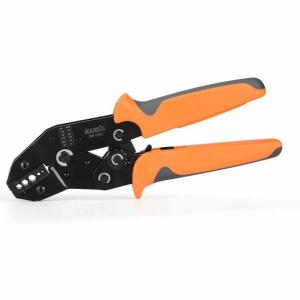

アイウィス社同軸コネクター圧着工具 HS-03Hになります。
同軸コネクター測定機材、放送機材、防犯機材、
光ファイバーコネクター、自動車用地デジチューナー、
アンテナ等さまざまな分野で使用される同軸ケーブルに
BNC/TNC/BNCC/SMAなどのコネクターをカシメる専用圧着工具です。
全長：190mm
重量：370g
対応端子：
・同軸コネクター（1.5D-2V、2.5D-2V、1.5-2V、RG-316、RG-174）
・中心コンタクト
・光ファイバー

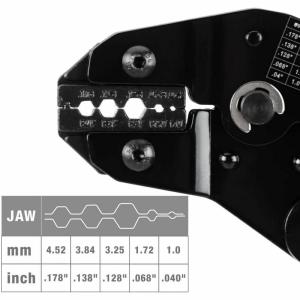

ダイスサイズ：1.0 / 1.72 / 3.25 / 3.85 / 4.52 mm
圧着形状：六角圧着
注意事項： ＊RG174、RG179、1.5C等と、中心コンタクト内径外径、対辺サイズ、コネクタースリーブ内径外径、適
合ケーブル等は、 コネクターメーカーやケーブルメーカーによって固体差がありますので、
あくまでも目安としてお考え下さい。 実際にコネクターの外径に応じてお選ぶよう推奨いたします。
商品特徴

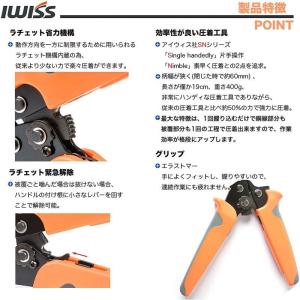

ラチェット機能
ラチェット機構とテコの力で、より一層強力・確実に圧着します。
加工ミスが起こりにくいラチェット式 なので、ロックが外れるまでハンドルを握りこむことで、圧着が完了します。
圧着不足や圧着過剰といった加工ミスの発生を防ぎます。
ラチェット緊急解除
キャンセルレバーがついているので、スリーブの圧着部を間違えたときなどに、ケーブルや工具を傷めることなく、
加工のやり直しができます。 （※加工をやり直すときは、コネクタの再利用はおやめください。）
柄幅が狭く使いやすい
閉じた時約50mm、とてもハンディで使いやすい。

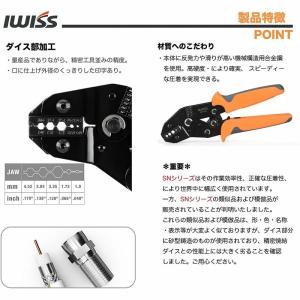

材質へのこだわり
機械機構用合金が使用される為、確実かつスピーティーな圧着を実現できる。
ダイス表面のばり・返し抜き処理がされており、圧着後に端子とくっ付くことが少なく、抜けやすい。
適合範囲がくっきり
仕様が柄に印字されている為、対応されるケーブル径長が分かりやすく作業性が良いです。
圧力調整ダイヤル
ハンドル根元にあるダイヤルで圧着力の調整ができます。
使用方法（※圧着機 IWS-336PA を例としております）
手順1 ケーブルの加工
外側の外被覆をむく長さを確認します。目安として、コネクタの約1/2くらいのところに爪を立て、
外被覆に印をつけておきます。
手順2
外被覆を切り取ると、銅線がむき出しになります。
銅線を整え、折り返します。
絶縁体の1/2くらいをカットし、内部銅線が出ている状態にします。
コネクタ接栓本体を差し込みます。
手順3
コネクタを同軸ケーブルに差し込んだ状態で、ストッパーのホルダーに差し込み固定します。
ホルダーにしっかり固定された状態でストッパー上下を握ります。
コネクタの上部が押し込まれて、密閉状態になります。
ストッパーを開いて、コネクタに同軸ケーブルがしっかりと差し込まれて固定してから圧着します。

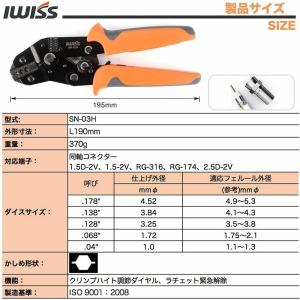

商品詳細 全長：190mm； 重量：370g
用途：同軸コネクター RG174、RG179、中心コンタクト、光ファイバーを圧着
対応端子：〓同軸コネクター（RG174(BNC、SMB型)/1.5D-2V、RG179(BNC、SMB型)/1.5C-2V) 、
RG174/1.5D-2V (BNC、SMA) 、
〓中心コンタクト、
〓光ファイバーコネクター
ダイスサイズ： 1.0 / 1.72 / 3.25 / 3.85 / 4.52 mm
特徴：クリンプハイト調節ダイヤル、ラチェット緊急解除
