送料無料 圧着ペンチ かしめ機 修理工具 お得 おすすめ IWISS アイウィス 【HD-2612】

【特徴】

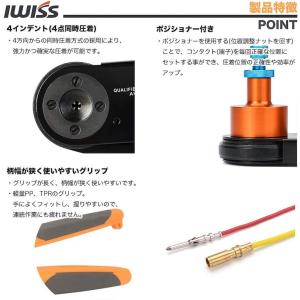

●4方向からの同時圧着方式の採用により、強力かつ確実な圧着が可能

●MIL規格(米国軍用規格)に適合した圧着工具

●ISO9001:2008を取得済み

●ラチェット機構とセレクタノブで正確に段階圧着

●ポジショナーで圧着端子を毎回同じ位置にセットする事ができ、正確性や作業効率がアップ

（規格外のコンタクトピンにポジショナーを外してお使いください。）

●ピンゲージにて圧着工具の圧着深度(圧着爪の摩耗)を日常的に点検することが可能です。

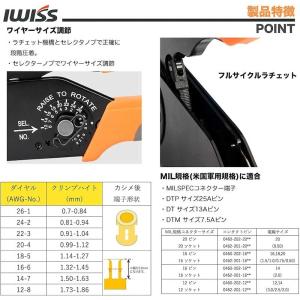

●セレクターノブでワイヤーサイズ調節

各コンタクトサイズにダイアルを回して変更することによりそれぞれに合った適切は圧着の深さに対応します。

【製品用途】

この圧着工具はドイチェ及びアンフェノールコネクタに使用されているコンタクトピンと配線を圧着する為に設計されています。

Deutschコネクタは、頑丈な熱可塑性樹脂ハウジングに対して特別に設計された航空機端子（丸端子）を組み合わせる事によって、耐振耐熱に優れていてハーレーや様々なECU用のコネクターとして採用され、ヘビーデューティに優れております。

類似品にYJQ-W2DT（青ハンドル）がございますが、こちらは端子サイズAWG12からAWG22までとなっており

【HD-2612】の方がより細い端子 AWG24/0.2sqとAWG26/0.12sq のかしめが可能なのでお得です。

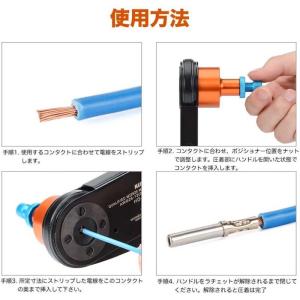

【使用方法】

手順1. 使用するコンタクトに合わせて電線をストリップします。

手順2. コンタクトに合わせ、ポジショナー位置をナットで調整します。ハンドルを開いた状態で圧着するコンタクトを圧着部に挿入し、ロケーター内にセットしてください。

手順3. 所定寸法にストリップした電線をこのコンタクトの奥まで挿入して下さい。

手順4. ハンドルをラチェットが解除されるまで閉じてください。解除され圧着完了。

手順5. ハンドルを開いて圧着されたコンタクトを取り出してください。

圧着されたコンタクトに傷が付いてたり、変形していないか、または電線の芯線がコンタクトの奥まで届いてイルカをお確かめください。

AWG12〜26対応の航空機端子ピン専用 ソリッドバレル圧着ツール【HD-2612】

「HDT-48-00」として知られているDEUTSCH コンタクトピン用圧着工具です。

円筒型の航空機端子ピンをカシメる専用です。

AWG26〜12(0.12〜3.5sq)のコンタクトピンを4インデント(4点同時)で圧着を行います（AWG 26、24、22、20、18、16、14、12対応）

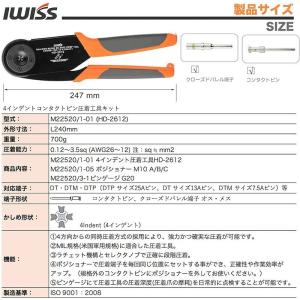

【商品詳細】

圧着能力：0.12sq - 3.5sq (AWG 12〜26)

全長：約250mm

重量：570g

対応端子：コンタクトピン（MIL規格に適合した圧着工具。）

【商品内容】

●M22520/1-01 4インデント圧着工具HD-2612

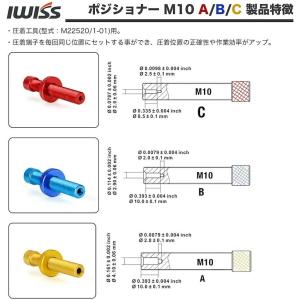

●M22520/1-05 ポジショナー M10 A/B/C

●M22520/3-1ピンゲージ G20

【適合】

●Tyco（タイコ/（TE Connectivity社））D-sub

●MIL規格コネクター

●DT・DTM・DTP用コネクタコンタクト（ソリッドコンタクトサイズ12、16、20で使用するように設計されています)
