送料無料 精密同時圧着工具 小・中型端子対応 自動車用コネクター 圧着工具 精密同時圧着ペンチ ラチェット式 配線 DIY アイウィス IWISS 0.251.5mm2

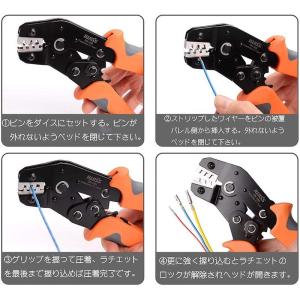

【使用方法】

STEP 1：金属端子を圧着工具で仮押さえ

工具側のちょうど合いそうな「かしめ穴」をお選びください。ピンをダイスにセットし、ピンが外れないようヘッドを閉じて下さい。

STEP 2：被覆を挿入

ストリップしたワイヤーをピンの被覆バレル側から挿入します。

STEP 3：同時圧着

グリップを強く握って圧着します。ラチェットを最後まで握り込めば圧着完了です。

STEP 4：同時圧着

更に強く握り込むとラチェットのロックが解除されヘッドが開きます。状態を確認したら完了です。

アイウィス社ベストセラーSNシリーズ【SN-58BE】

「Single handedly」(片手操作)と「Nimble」(素早く圧着)との意味合いを込めて作業便利性を追求するシリーズとなっており、僅か400gでありながら新ラチェット構造で比べ約50%の力で圧着できるだけでなく、1回握り込むだけで銅線部分も被覆部分も同時に圧着可能あなため作業負担が軽くなります。

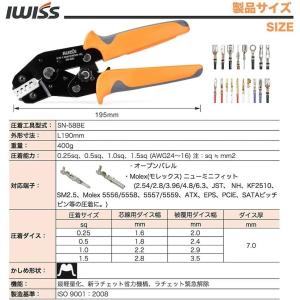

【商品仕様】

全長：190mm

重量：400g

圧着サイズ：0.25sq、0.5sq、1.0sq、1.5sq (AWG24〜16)

対応端子：

・オープンバレル

・Molex(モレックス) ニューミニフィット

・ダイナミックコネクタ

・ファストン端子 (#110・#187・#250シリーズ)

適合：2.54/2.8/3.96/4.8/6.3、JST、 NH、KF2510、SM2.5、Molex 5556/5558、5557/5559、ATX、EPS、PCIE、SATAピッチピン等の圧着に。

【特徴】

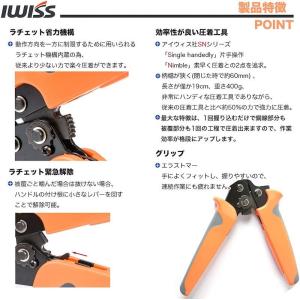

1．新ラチェット機能装備、片手でも素早い締め付けが可能。

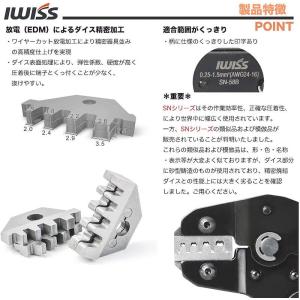

2．EDM加工によりダイスの弾性係数、硬度が高い。

3．芯線部・被覆部同時圧着可能。

4．仕様が柄に印字されているため管理が楽に！
