送料無料 修理 配線 ラチェット式 精密同時圧着ペンチ EDMダイス IWISS アイウィス 0.5-2.0mm2

対応可能なコネクター（弊社独自検証）

圧着ダイスA-03Bは0.5-1mm2、1.5-2.0mm2、4-6mm2の3サイズがありますので、以下通りに圧着してみました：

・エーモンギボシ

・エーモン平形#110、#187、#250

・矢崎ギボシ

・日圧ギボシ（※▲4Φのギボシには不向きです）

・矢崎総業ギボシ（※▲）

・住友電装 ギボシ

・住友電装 #090 MT・HM、#090 HE

・JST VL(SVM-42T-P2.0)

・JST VL(SVF-42T-P2.0)（※▲）

・JST VL(SVM-61T-P2.0)

・ダイナミックD-3コンタクト (2L)

917511-□ 、917512-□

・ダイナミックD-3コンタクト (3L)

353717-□ 、353718-□

注意事項

※正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。

検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。

※メーカー様は一切関係ありません。

※本件について端子メーカーへのお問い合わせも一切ご遠慮下さい。

ご注意（免責）＞ 必ずお読み下さい

●感電の恐れがありますので、活線の圧着作業は行わないで下さい。

●圧着する端子およびスリーブに適合する工具を使用して下さい。

●適正な接続を得る為圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。

●成形確認機構により、完全に圧着できるまでハンドルは開かない。

製品概要 アイウィス社ギボシ端子用圧着工具になります。 HS-03Bシリーズと異なり、1.0sq以下の細い配線に対応可能な、芯線と被覆を同時に圧着タイプ

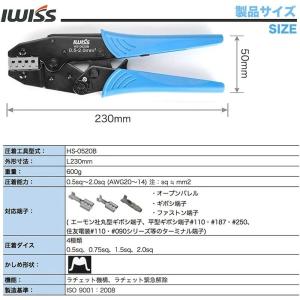

型番 HS-0520B

圧着能力 0.5mm2〜2.0mm2 (AWG20-14)

全長 230mm

重量 600g

対応端子 JSTギボシ端子、矢崎ギボシ端子、エーモン平型ギボシ端子#250・#187、ダイナミックコネクタD-3000シリーズD-3コンタクト3Lに対応。（＊ギボシ端子・平形端子には1.0sq以上の配線をご使用してください）。

圧着ダイス 0.5sq／0.75sq／1.5sq／2.0sq

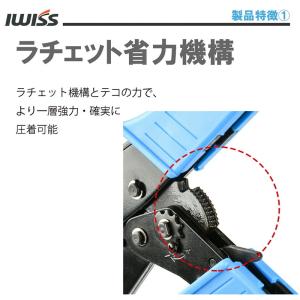

特徴 ●ラチェット機能

ラチェット機構とテコの力でより一層強力・確実に圧着。

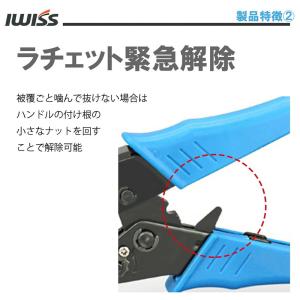

●ラチェット緊急解除

被覆ごと噛んで端子が抜けない場合がありますが、ハンドルの付け根に小さなナットをドライバー等で回すとロックを解除することができます。

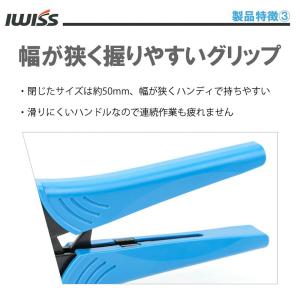

●柄幅が狭く使いやすい

閉じた時約50mmとハンディで使いやすい。滑りにくいハンドルなので、連続作業にも疲れません。

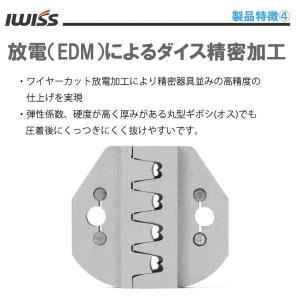

●材質へのこだわり

機械機構用合金が使用される為、確実かつスピーティーな圧着を実現。ダイス表面のばり・返し抜き処理がされており圧着後に端子とくっ付くことが少なく抜けやすい。
