送料無料 クローズドバレル MIL規格 同時圧着 修理工具 DIY お得 おすすめ IWISS アイウィス HD-3220A

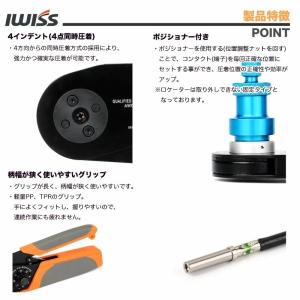

商品特徴 ポジショナー付き

正面の調整ねじで各コンタクトピンの高さ（深さ）を調整することで、幅広いコネクタピンに対応します。

4インデント(4点同時圧着)

4方向からの同時圧着方式の採用により、強力かつ確実な圧着が可能です。

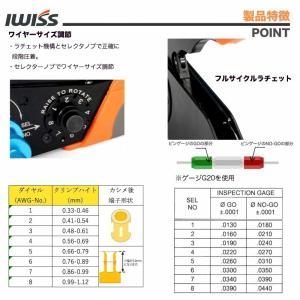

セレクターノブでワイヤーサイズ調節

各コンタクトサイズにダイアルを回して変更する事により、それぞれに合った適切は圧着の深さに対応します。

製品用途について

この圧着工具はドイチェ及びアンフェノールコネクタに使用されているコンタクトピンと配線を圧着する為に設計されています。 Deutschコネクタは、頑丈な熱可塑性樹脂ハウジングに対して特別に設計された航空機端子（丸端子）を組み合わせる事によって、耐振耐熱に優れていてハーレーや様々なECU用のコネクターとして採用され、ヘビーデューティに優れております。

ブランド

IWISS

アイウィス「IWISS」はプライヤやペンチを主力とした工具類が販売され、ドイツやアメリカをはじめ、世界50か国以上で販売されているの人気ブランドです。

発売されたオープンバレル用圧着ペンチやワイヤペンチがEUやアメリカのECサイトでベストセラーランキングで何度も1位になっている大ヒット商品です。高品質な材料から作られたそれらの製品はその精度と実績から高い信頼を得ています。

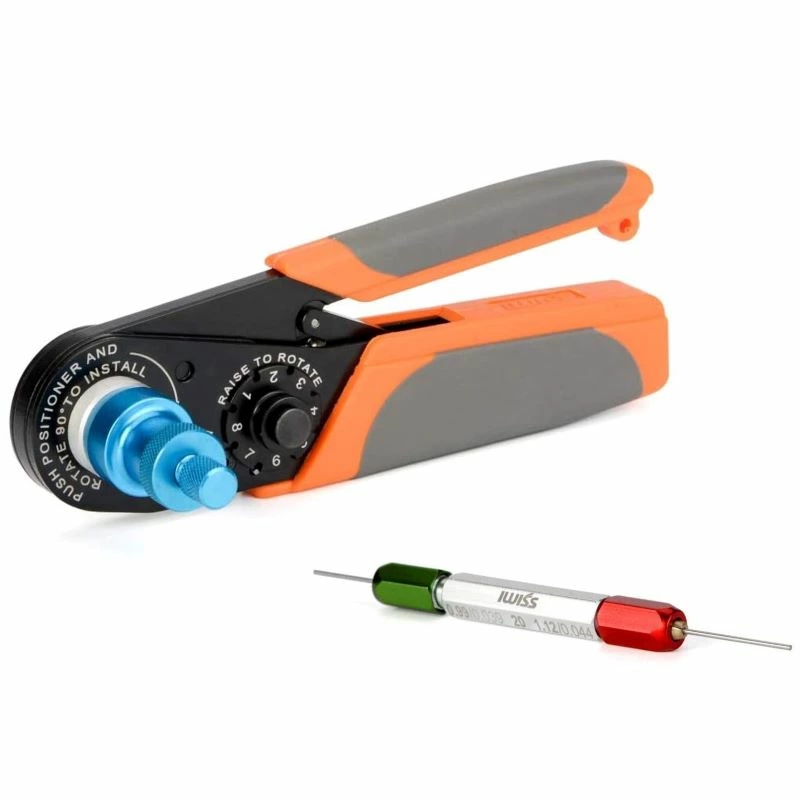

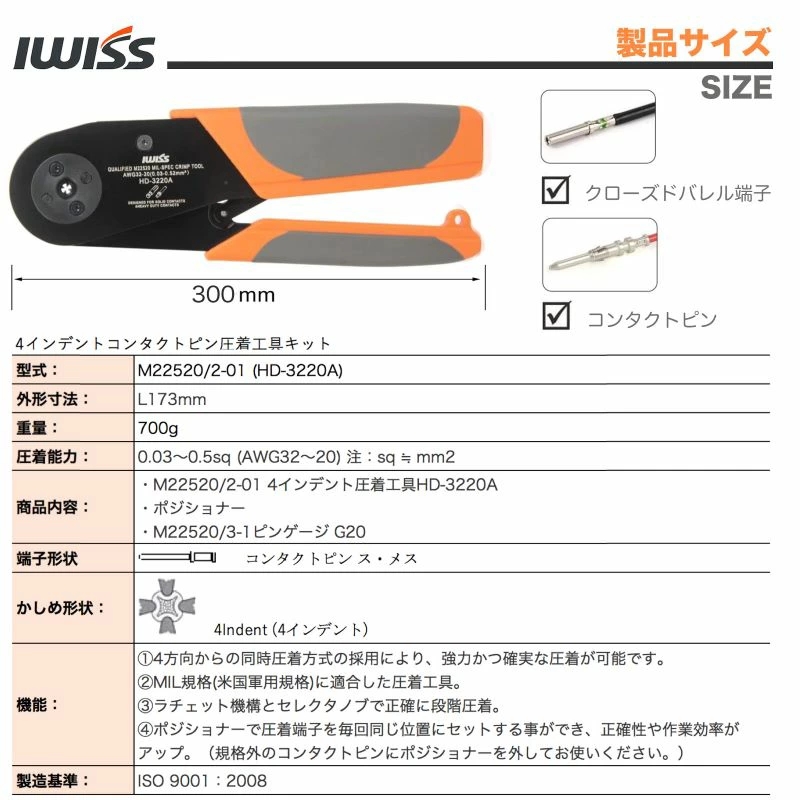

商品詳細 0.03〜0.5sqコンタクトピン用4点同時圧着ツールになります。ラチェット機構とSEL部分で爪の飛び出し量が調節でき、正確な圧着をします。

ブランド IWISS アイウィス

圧着能力：0.03〜0.5sq (AWG 32〜20)

全長：約173mm

重量：700g

対応端子：コンタクトピン

特徴：4方向から同時圧着するので、強力かつ確実な圧着。

ラチェット機構とセレクタノブで正確に段階圧着。

適合：MIL規格(米国軍用規格)M22520/4-01に適合したカシメ工具。

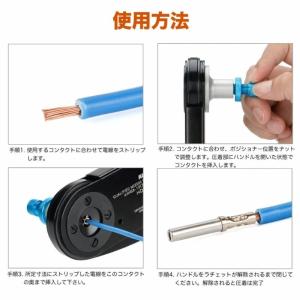

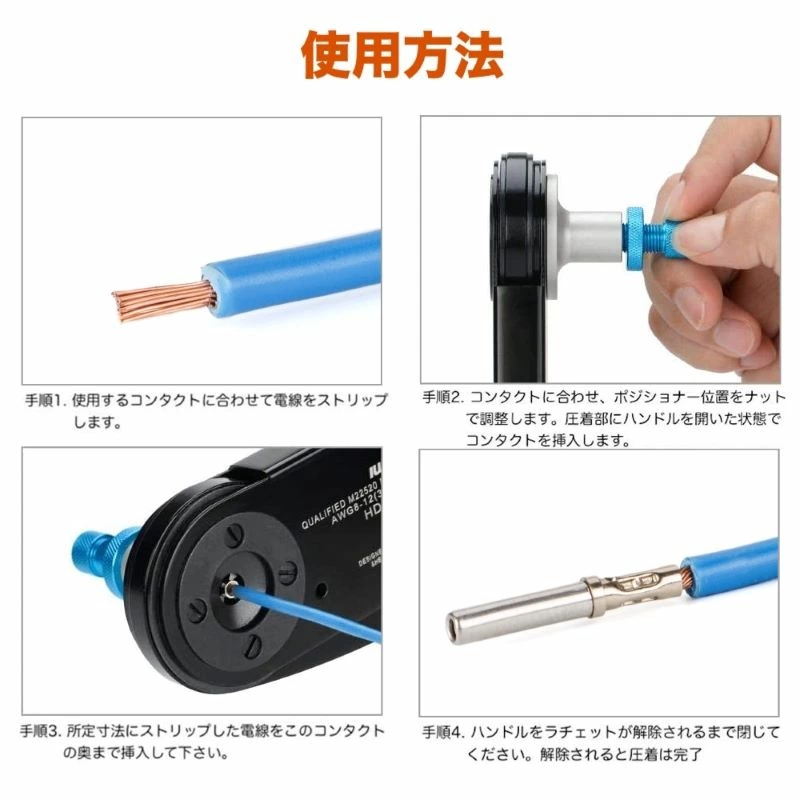

使用方法

1. 使用するコンタクトに合わせて電線をストリップします。

2. コンタクトに合わせ、ポジショナー位置をナットで調整します。ハンドルを開いた状態で圧着するコンタクトを圧着部に挿入し、ロケーター内にセットして下さい。

3. 所定寸法にストリップした電線をこのコンタクトの奥まで挿入して下さい。

4. ハンドルをラチェットが解除されるまで閉じてください。解除されると圧着は完了となります。

5. ハンドルを開いて圧着されたコンタクトを取り出して下さい。

※圧着されたコンタクトに傷が付いてたり、変形していないか、または電線の芯線がコンタクトの奥まで届いているかをご確認下さい。
