特徴

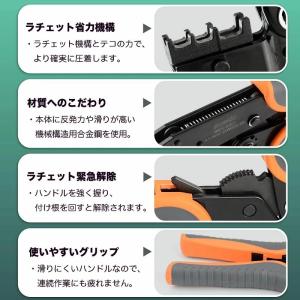

・ラチェット機能

ラチェット機構とテコの力で、より一層強力・確実に圧着。

加工ミスが起こりにくいラチェット式なので、ロックが外れるまでハンドルを握りこむことで圧着完了。 圧着不足や圧着過剰といった加工ミスの発生を防ぎます。

・ラチェット緊急解除

キャンセルレバーがついているので、スリーブの圧着部を間違えたときなどにケーブルや工具を傷めることなく加工のやり直しができます。 （※加工をやり直すときは、コネクタの再利用はおやめください。）

・柄幅が狭く使いやすい閉じた時約50mmでとハンディで使いやすい

使用方法 STEP 1：ダイス装着

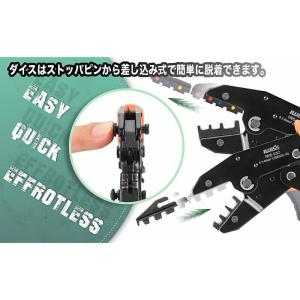

ダイスをストッパピンから差し込み式で簡単脱着

STEP 2：ケーブルをカット

使用目的に合わせてケーブルをカット

STEP 3：被覆部のストリッパー

グリップを少し緩めた状態で左手の親指で軽くストリッパーを押し、まっすぐに引くと簡単にストリープ

STEP 4：被覆を挿入

ストリップしたワイヤーをピンの被覆バレル側から挿入、 グリップを強く握って圧着し、ラチェットを最後まで握り込めば圧着完了。 更に強く握り込むとラチェットのロックが解除されヘッドが開きます。

ご注意（免責）＞ 必ずお読み下さい ・感電の恐れがありますので、活線の圧着作業は行わないで下さい。

・圧着する端子およびスリーブに適合する工具を使用して下さい。

・適正な接続を得るため圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。

・成形確認機構により完全に圧着できるまでハンドルは開かないで下さい。

・アフターサービスについて＞ 交換ダイスをお求めの方へ：本体に取り付け可能な交換用ダイスを以下URLにて入手可能です。 国際規格 IEC60204-1準拠にてダイス・特注製作を行っております。ー覧に無い端子はお問合せ下さい。

https://www.rakuten.ne.jp/gold/iwiss/event/takujo-dice/

＞取扱に関してご不明がある方 販売店までお問い合わせくださいませ。

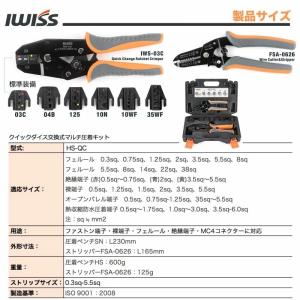

ブランド IWISS／アイウィス

型番 HS-QC

概要 ダイスのクイック脱着式のマルチ圧着工具キット

汎用性が高いHSシリーズの圧着ペンチと、計6種の圧着ダイスが装備

全長 ・圧着ペンチ：230mm

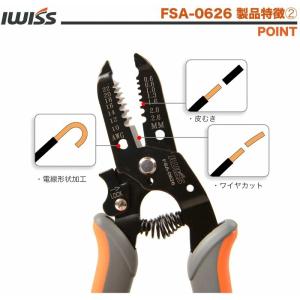

・ワイヤストリッパー:165mm

重量 ・圧着ペンチ：600g

・ワイヤストリッパー:125g

適応電線 ワイヤーストリッパー適応電線サイズ：

2.0mm?、3.5mm?、5.5mm? (AWG14-10)

用途 絶縁端子、ダイナミック端子やフェルール端子・裸端子などに対応

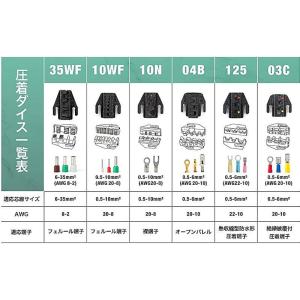

圧着ダイス一覧 ■フェルール 0.3sq、0.75sq、1.25sq、2sq、3.5sq、5.5sq、8sq

■フェルール 5.5sq、8sq、14sq、22sq、38sq

■絶縁端子 (赤)0.5sq〜0.75sq、(青)2sq、(黄)3.5sq〜5.5sq

■裸端子 0.5sq、1.25sq、1.5sq、2sq、3.5sq、5.5sq

■オープンバレル端子 0.5sq、0.75sq-1.25sq、35sq〜5.5sq

■熱収縮防水圧着端子 0.5sq〜1.75sq、1.0sq〜3.0sq、3.5sq-6.0sq

（注：sq ≒ mm2）

仕様 トグル機構・ラチェット機構
