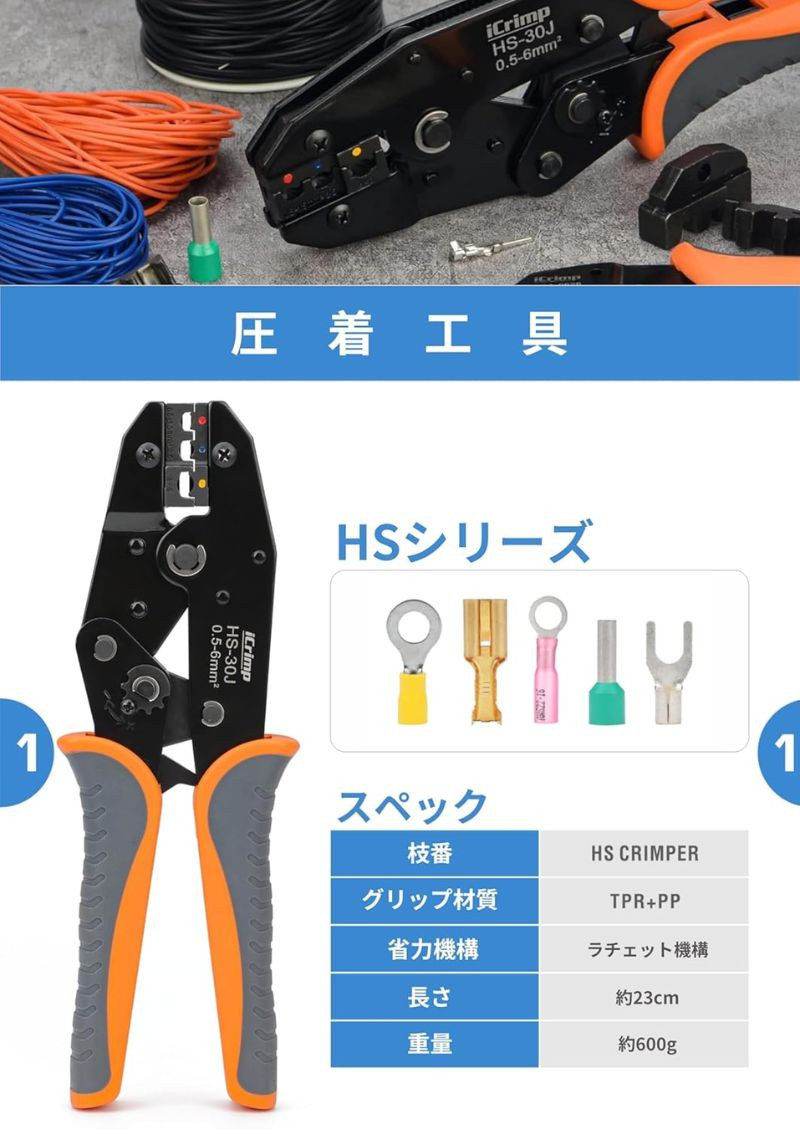

特徴

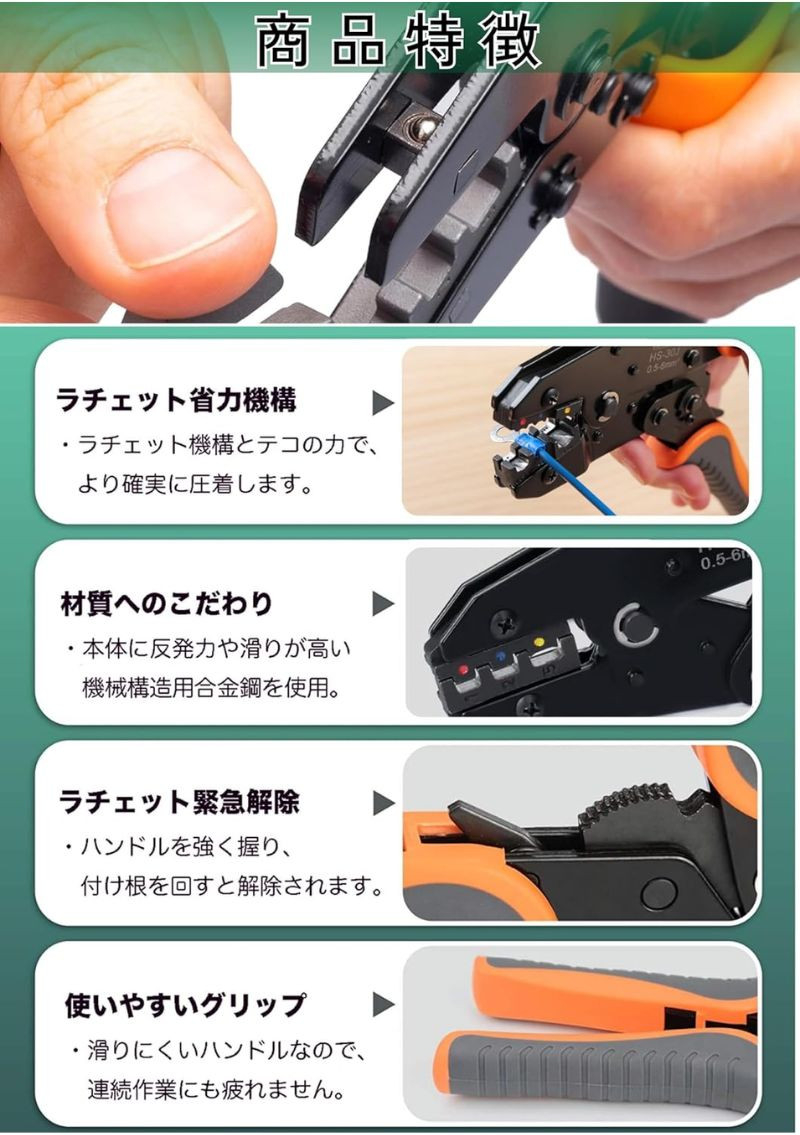

・ ラチェット機構装備
通常のペンチ同様、単純にハンドルを握り込むだけの操作で、確実に端子を圧着させることが可能で、配線作業を非常に簡単に行うことが可能です。

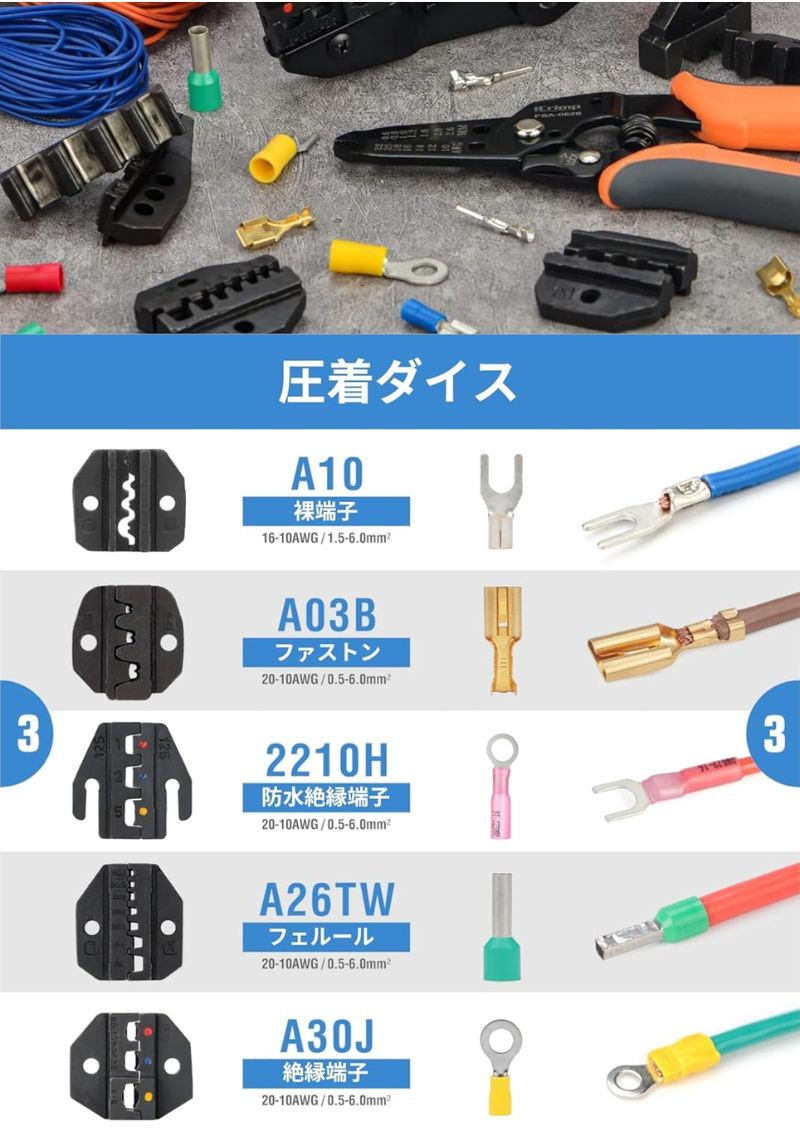

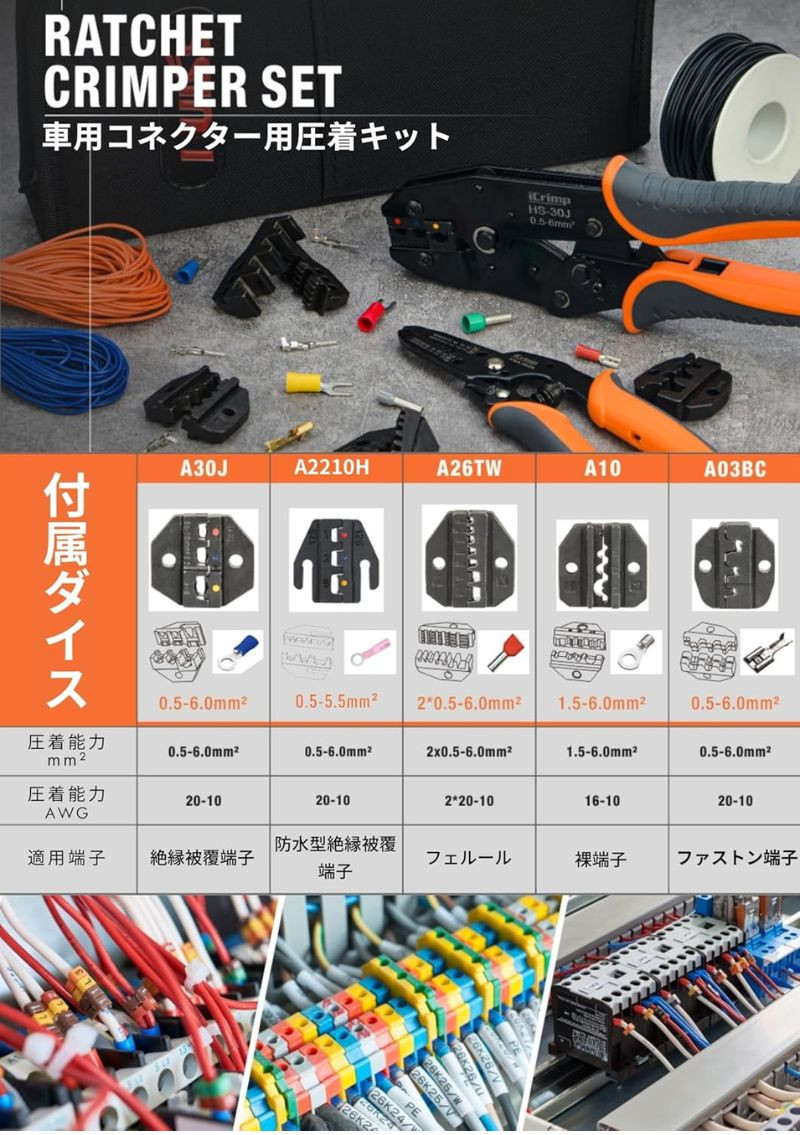

・ 鋳造ダイス
取り替え可能な５つのダイスセット
5.5sqまでの絶縁端子、裸端子、ファストン端子、防水型絶縁圧着端子（差し込み形）、フェルール を対応

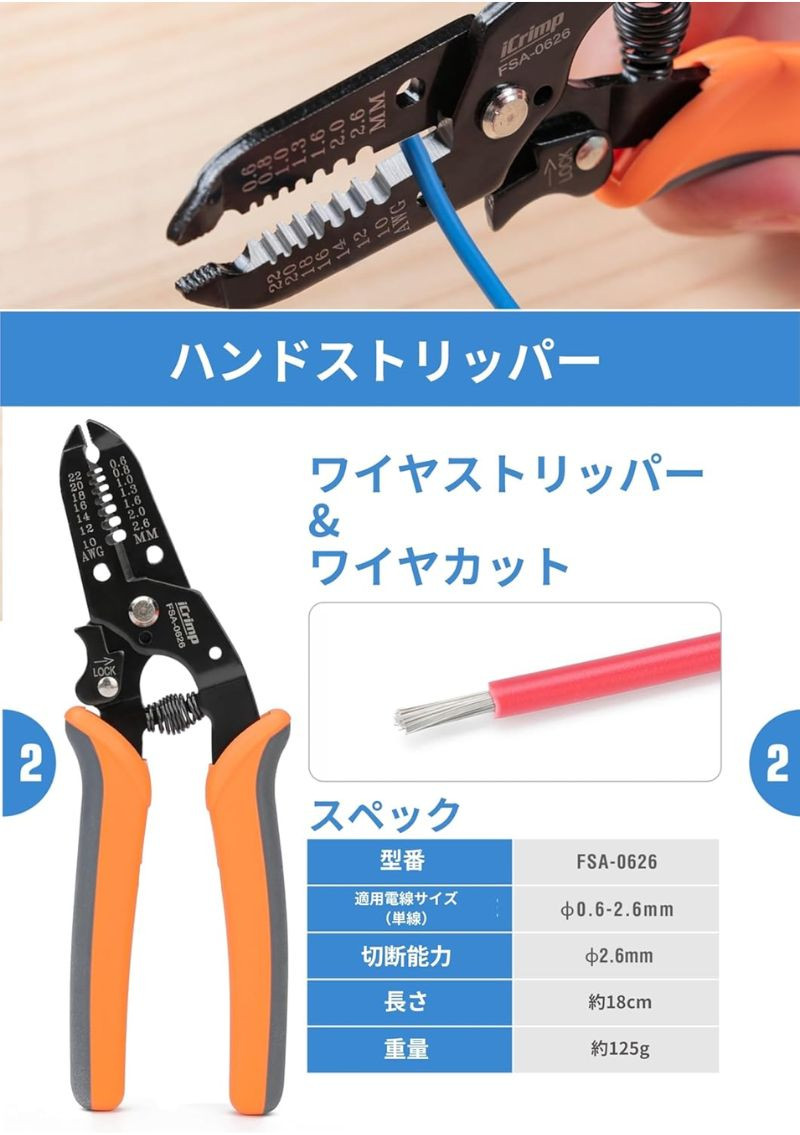

・ ワイヤーストリッパー
精密研磨による真円加工でシャープな切れ味で高精度な電線被覆の剥離作業が可能
・ ドライバー付属
ダイス取り替え用のドライバー付属

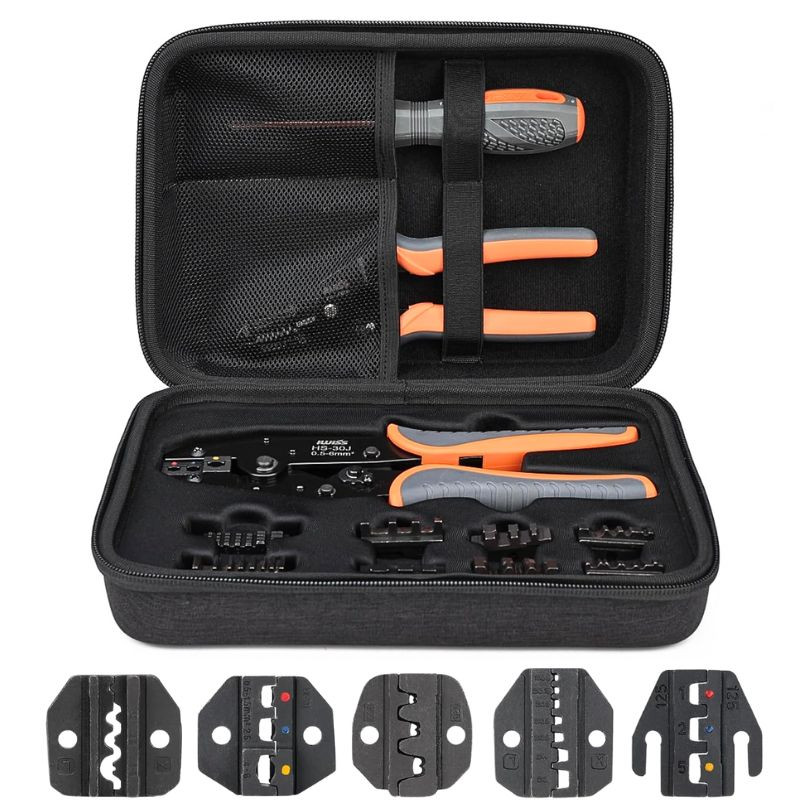

・ 収納ケース付属
持ち運びに便利
使用方法
1. 電線のカット
コネクターに合わせて適切な電線を選び、カットします。
2. 電線の被膜を剥く
芯線の太さに合わせて歯を選びます。被覆を剥く長さは、端子の圧着部の長さより1mmほど長めにします。
3. 圧着
端子圧着部をペンチの歯に軽く挟んで固定し、電線を芯線圧着部に挿入します。グリップを強く握って圧着します。圧着完了後に成形確認機構が解除されます。
4. 完了
仕上がりを確認して、端子台またはハウジングにセットします。
よくあるご質問
Q.SNシリーズのダイスや卓上型圧着ダイスの取り替えはできますか？
A.取り替えできません。
Q.圧着工具（新品）のハンドル動作がかたい。正常ですか？
A.新品の場合、リングやピンがかたいことは正常です。しばらくお使いいただくことで少しずつなじみ、軽くなります。
Q.ラチェット構成品ですか。
A.ラチェット内蔵品です。
Q.ハンドルが開かない時の解除方法は？
A.ハンドルを強く握りこみ、電線とリングスリーブを押し潰すことで、ハンドルを解除することができます。ハンドルの外側方向（開く方向）には絶対に力を加えないでください。
手順1. 工具を逆さまに持ち替え、両手でハンドルの先を握る
手順2. ハンドルを両手で強く握り続ける
手順3. 緊急解除レバーをドライバーで動かしてみる。電線が固定されていても、誤ったダイスで圧着した端子・電線は使用できません。再度、正しい組み合わせで圧着作業を行ってください。
Q.圧着精度に関して保 証はあるか？
A.使用端子や電線種類によっても圧着精度に差があります。この商品をご使用になる場合は、必ず事前に圧着テストを行い適した圧着精度（圧着強度）を確認の上、本圧着を行ってください。
また、端子メーカーの保 証が必要な場合、端子メーカー指定工具をご使用してください。
ご注意（免責）＞ 必ずお読み下さい
・感電の恐れがありますので、活線の圧着作業は行わないで下さい。
・圧着する端子およびスリーブに適合する工具を使用して下さい。
・適正な接続を得る為圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。
・成形確認機構により、完全に圧着できるまでハンドルは開かない。
・正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。
検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。
・メーカー様は一切関係ありません。
・本件について端子メーカーへのお問い合わせも一切ご遠慮下さい。
