商品の詳細情報
【公式】 IWISS アイウィス メーカー直営店 ポイント利用
送料無料 切断刃装備 5.5-100sq対応 お得 IWISS アイウィス
特徴
・トグル機構採用で所用握力軽減
・ベース台

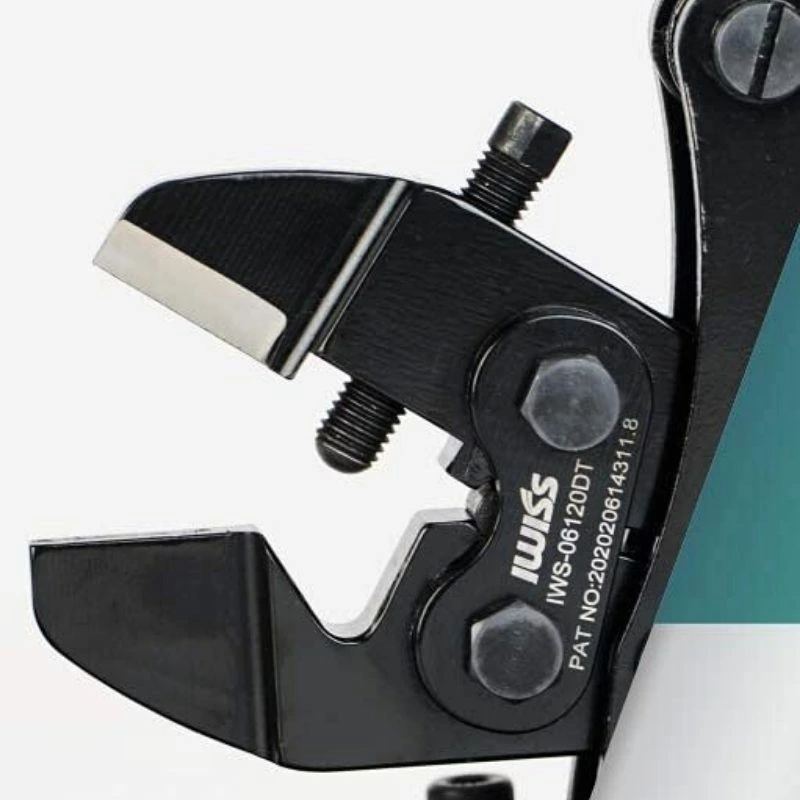

・両刃内蔵式のケーブルカッター機能付

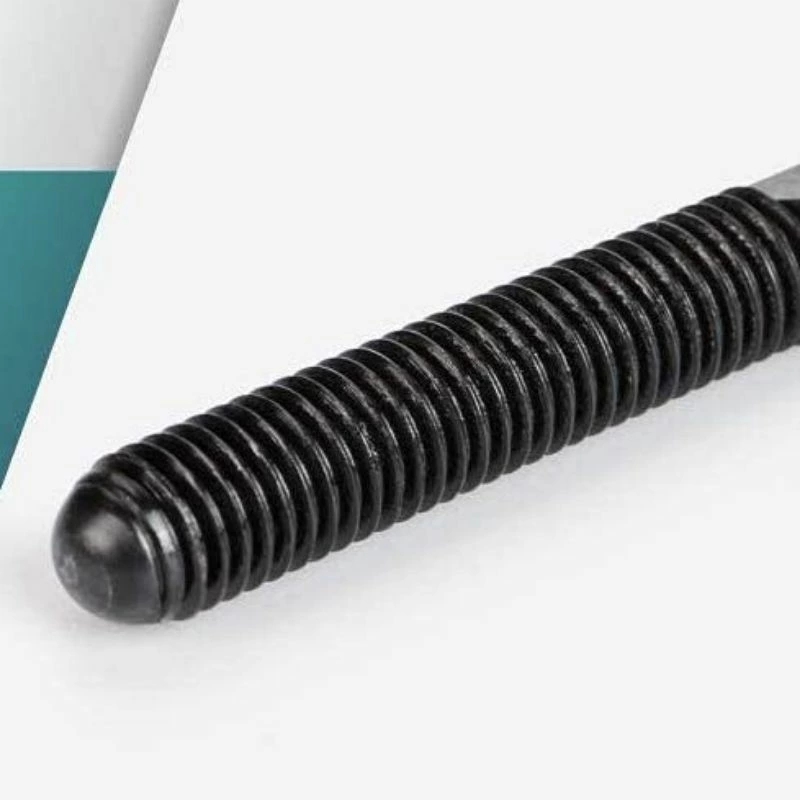

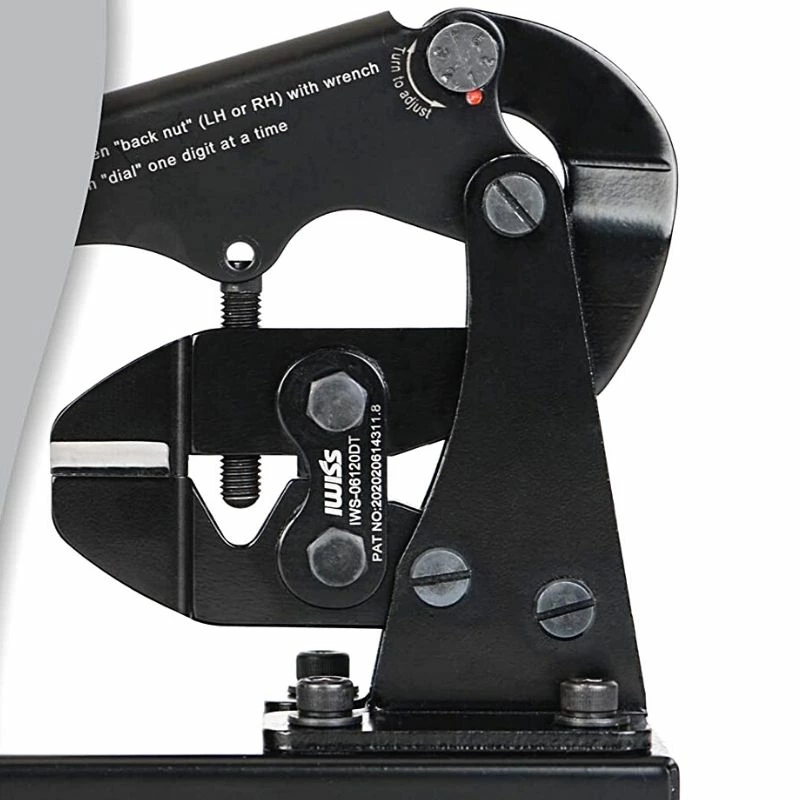

・クリンプハイト調節ダイヤル付き、経年劣化による圧力低下を再調整可能
※工場出荷時に調整済のためしばらくの間再調整いただく必要ございません
使用方法

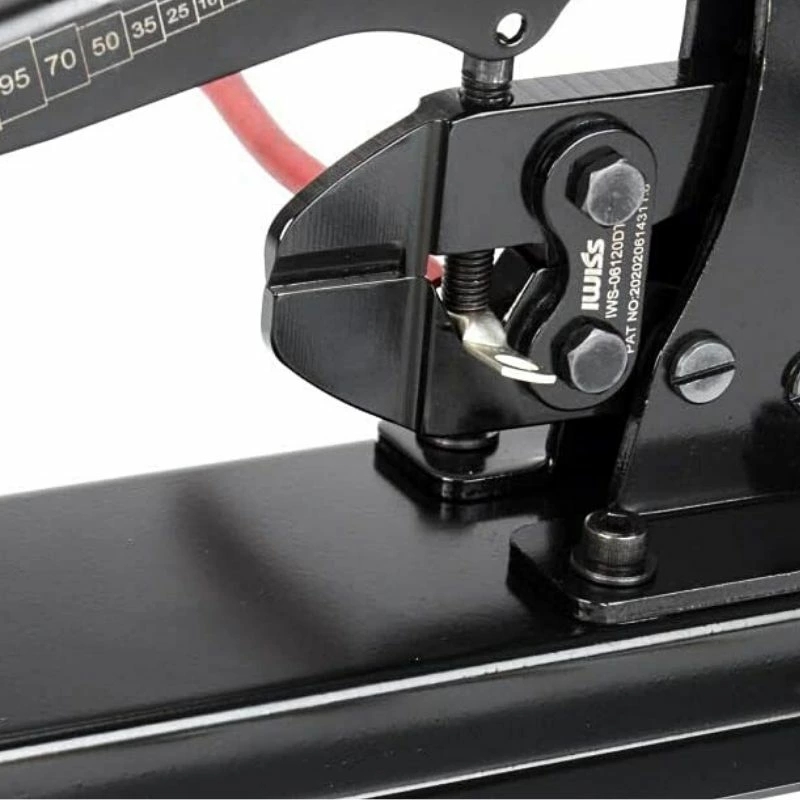

STEP 0：ポジショナーで位置調整を行う
ポジショナーは、9ポジションの異なる電線サイズの位置決めに対応します。
※芯線サイズのmm^2表記とsq(JIS)対応サイズの表記が異なるので、表をご参考としてください。

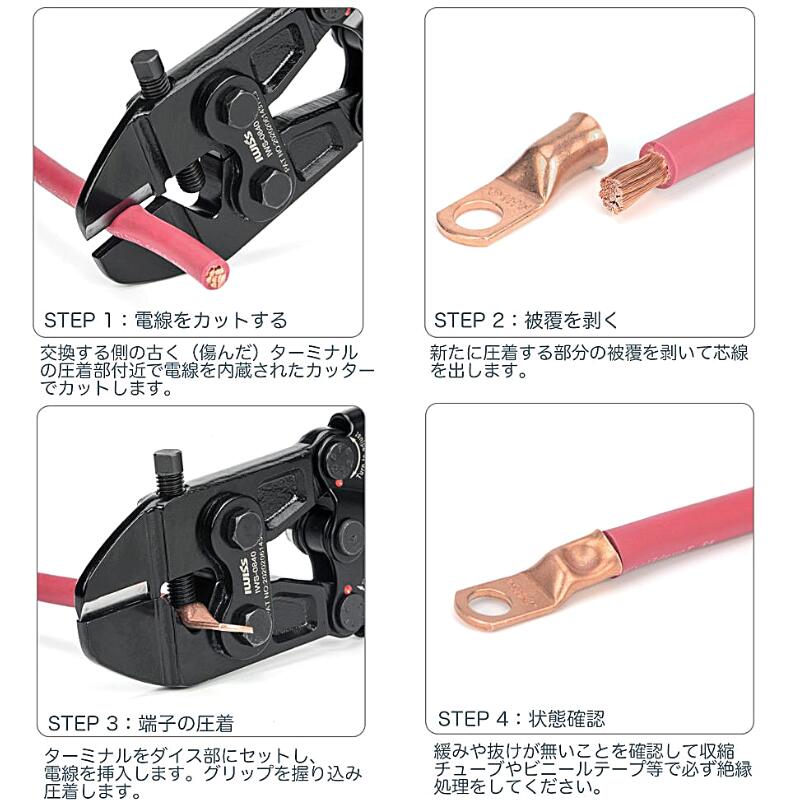

STEP 1：電線をカット
交換する側の古く（傷んだ）ターミナルの圧着部付近で電線を内蔵されたカッターでカットします。
STEP 2：被覆を剥く
新たに圧着する部分の被覆を剥いて芯線を出します。
STEP 3：端子の圧着
ターミナルをダイス部にセットし電線を挿入します。グリップを握り込み圧着します。
STEP 4：状態確認
緩みや抜けが無いことを確認して収縮チューブやビニールテープ等で必ず絶縁処理をしてください。
〜熱収縮チューブを使用する場合〜
1. 端子圧着前の準備
あらかじめ熱収縮チューブやターミナルカバーを車両側バッテリーケーブルに通しておきます。
2. 圧着部の保護
熱収縮チューブを収縮させ、圧着部を保護します。
ご注意（免責）＞ 必ずお読み下さい
・感電の恐れがありますので、活線の圧着作業は行わないで下さい。
・圧着する端子およびスリーブに適合する工具を使用して下さい。
・適正な接続を得るため圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。
・成形確認機構により完全に圧着できるまでハンドルは開かないで下さい。

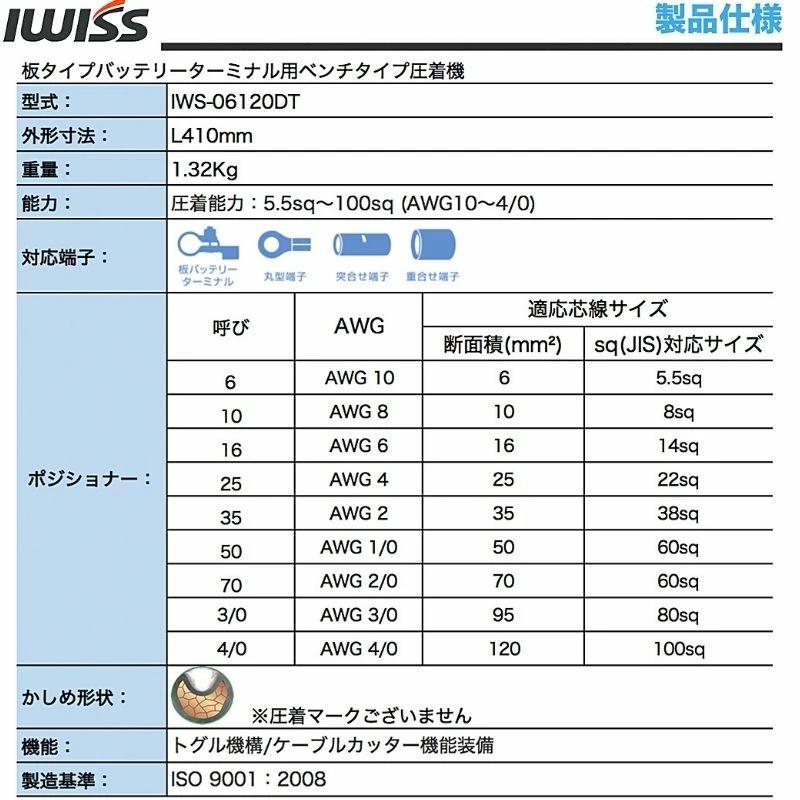

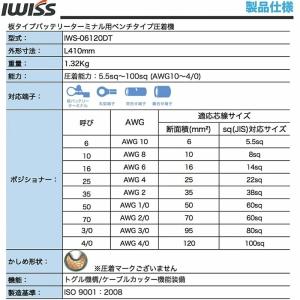

ブランド IWISS／アイウィス
型番 IWS-06120DT

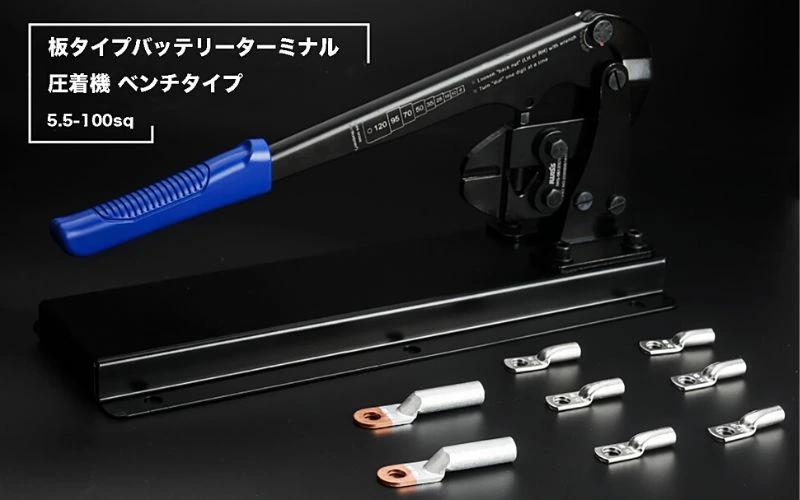

商品概要 板タイプバッテリーターミナル用圧着機 ベンチタイプ
板バッテリーターミナルなど電線挿入部が筒状で、潰すタイプの圧着端子を圧着する工具 IWS-06120DT
・ベース台により、数多くの製作が容易
・ケーブルカッター機能付きですので、バッテリーメンテナンスに簡単に使用でき、使いやすさと耐久性を兼ね備えた圧着機
※電線挿入部がＵ字形（オープンバレルタイプ）の圧着端子にはご利用いただけませんので、適用工具である圧着工具（IWS-5100A、IWS-8200A等）をご利用ください。
全長 L400mm
重量 3.5Kg
対応端子 板タイプバッテリーターミナル、丸型端子、突合せ端子、重合せ端子
ポジショナー ポジショナー #6AWG 10 / 6mm? / 5.5sq
ポジショナー #10 AWG 8 / 10mm? / 8sq
ポジショナー #16 AWG 6 / 16mm? / 14sq
ポジショナー #25 AWG 4 / 25mm? / 22sq
ポジショナー #35 AWG 2 / 35mm? / 38sq
ポジショナー #50 AWG 1/0 / 50mm? / 60sq
ポジショナー #70 AWG 2/0 / 70mm? / 60sq
ポジショナー #95 AWG 3/0 / 95mm? / 80sq
ポジショナー #120 AWG 4/0 / 120mm? / 100sq
この商品は「Yahooショップ」でご購入いただけます。詳しくは上のボタンよりショップサイトへどうぞ。
価格 ： 16,100 円 （税込）
