送料無料 コネクタ 工具 ペンチ ラチェット式 IWISS アイウィス DIY お得 おすすめ 工具

ご注意（免責）＞ 必ずお読み下さい

・感電の恐れがありますので、活線の圧着作業は行わないで下さい。

・圧着する端子およびスリーブに適合する工具を使用して下さい。

・適正な接続を得るため圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。

・成形確認機構により完全に圧着できるまでハンドルは開かないで下さい。

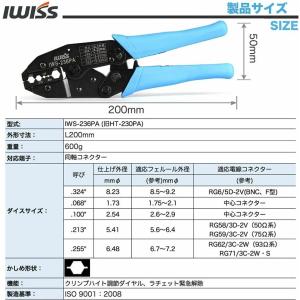

ブランド IWISS／アイウィス

型番 IWS-236PA

概要 アイウィス社同軸コネクター圧着工具 IWS-236PA（HT-236PA）

同軸コネクターRG58/59(3C/3D)、RG62/71(3C-2W)、RG6(5D-2V)を圧着

全長 200mm

重量 600g

対応端子 ・同軸コネクター（RG6/5D-2V(BNC、F型) 、RG62/RG71（93Ω系）、RG58/3D-2V（50Ω系）、RG59/3C-2V（75Ω系）、RG62/3C-2W（93Ω系） RG71/3C-2W・S）

・中心コンタクト（HEX1.73、HEX2.54）

ダイスサイズ （HEXサイズ）： 1.73 / 2.54 / 5.41 / 6.48 / 8.23 mm

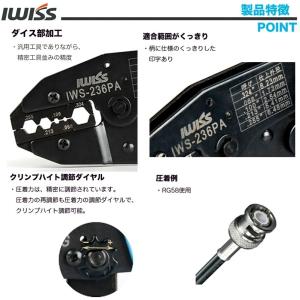

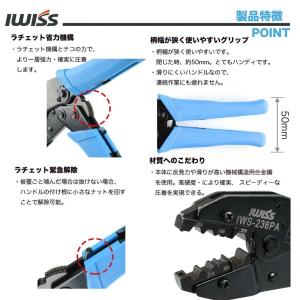

仕様 クリンプハイト調節ダイヤル、ラチェット緊急解除

圧着形状 六角圧着（防犯用機器や放送用機器の接続でF型コネクタ・BNCコネクタをお使いになるとき、六角圧着コネクタを使うと仕上がりがきれいです）

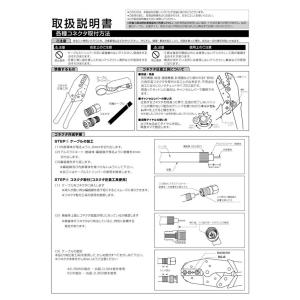

使用方法 STEP 1：仮押さえ

端子またはスリープを適合したサイズのメス歯型部に接合部を上に向けてセットしてください。

STEP 2：被覆を挿入

所定の長さに被覆剥ぎした電線を端子又はスリーブに挿入します。

STEP 3：圧着

成形確認機構が解除されハンドルが自力で開くまで荷重を加えます。

ハンドルを開き、圧着した端子またはスリーブを取り出します。
