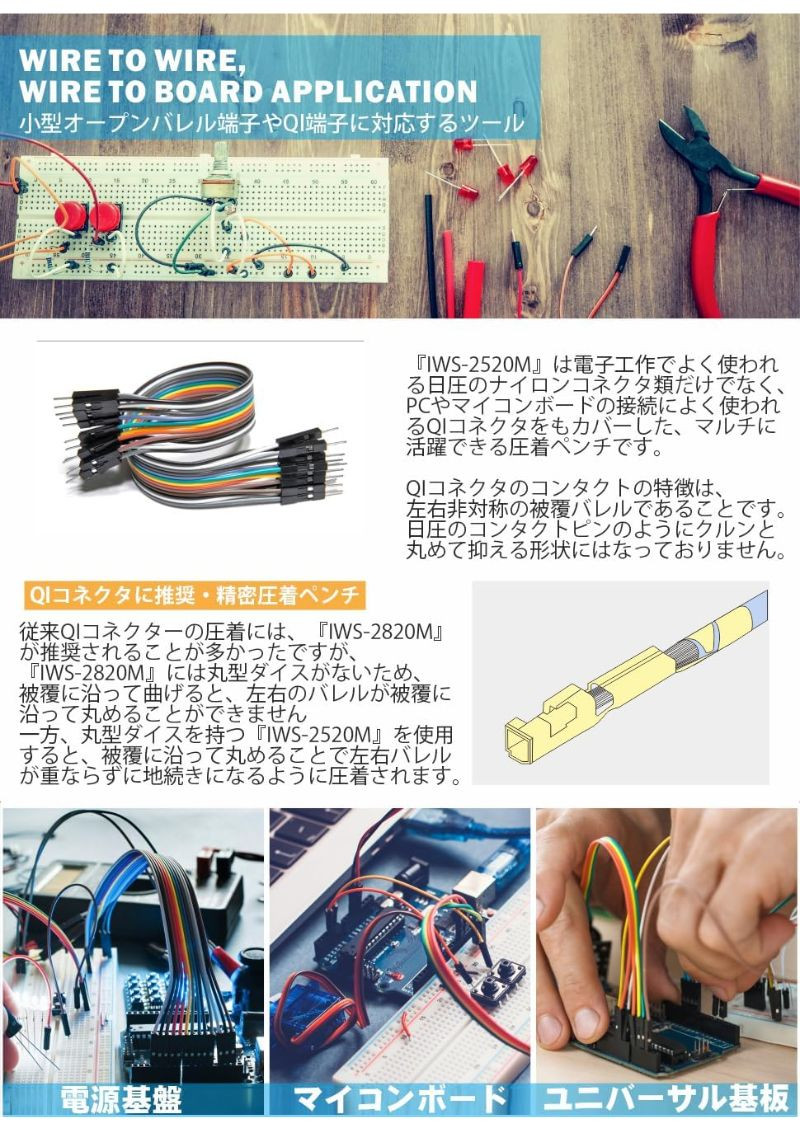

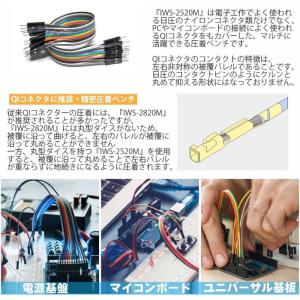

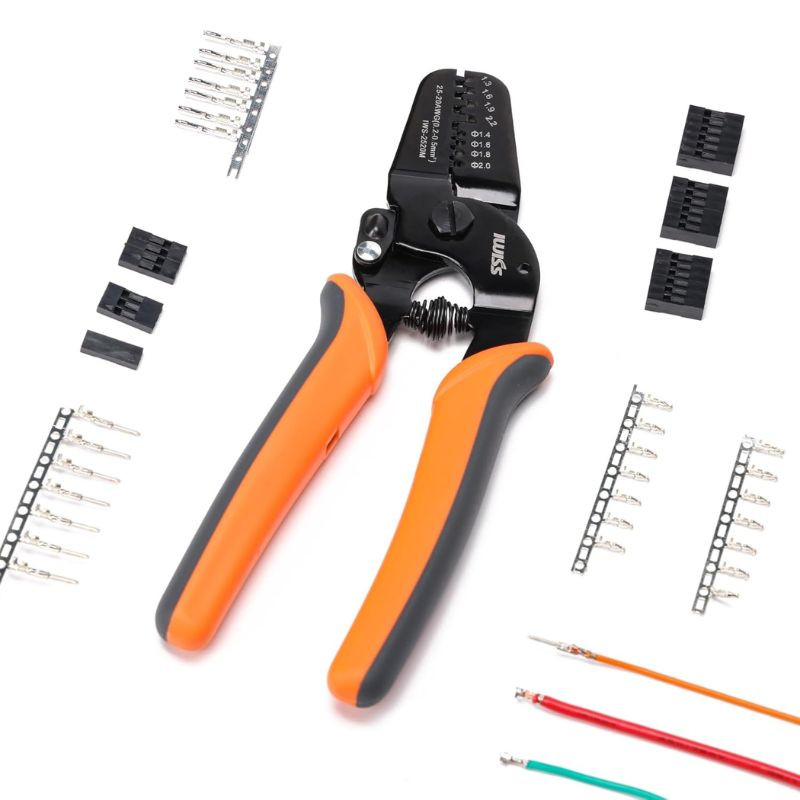

QIコネクタの圧着

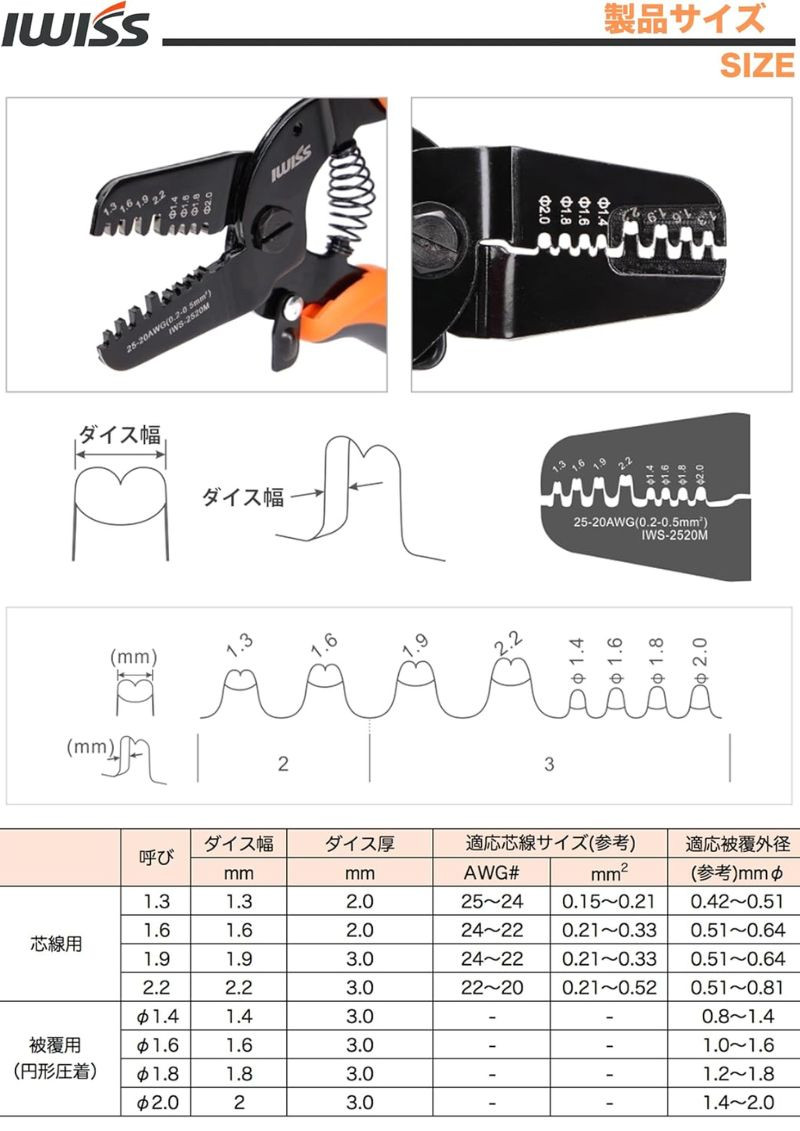

QIコネクタの圧着には、芯線バレルに対してM型W1.3、被覆バレルに対して丸型Φ1.8のダイスを選択することが推奨されています。

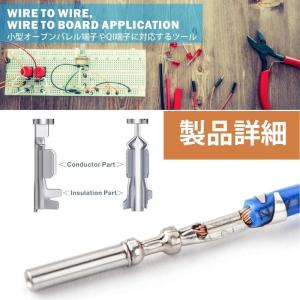

被覆バレルを圧着することで、芯線が揺さぶられることによる断線を防ぎます。丸型ダイスを使うことで、被覆バレルが被覆に沿うように丸まり、より確実な圧着が可能です。

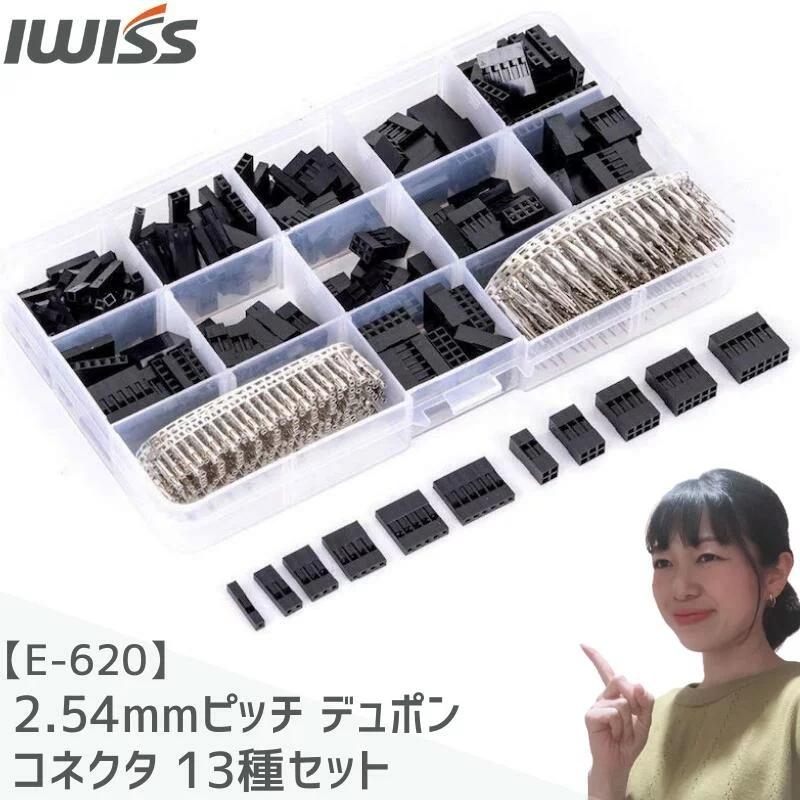

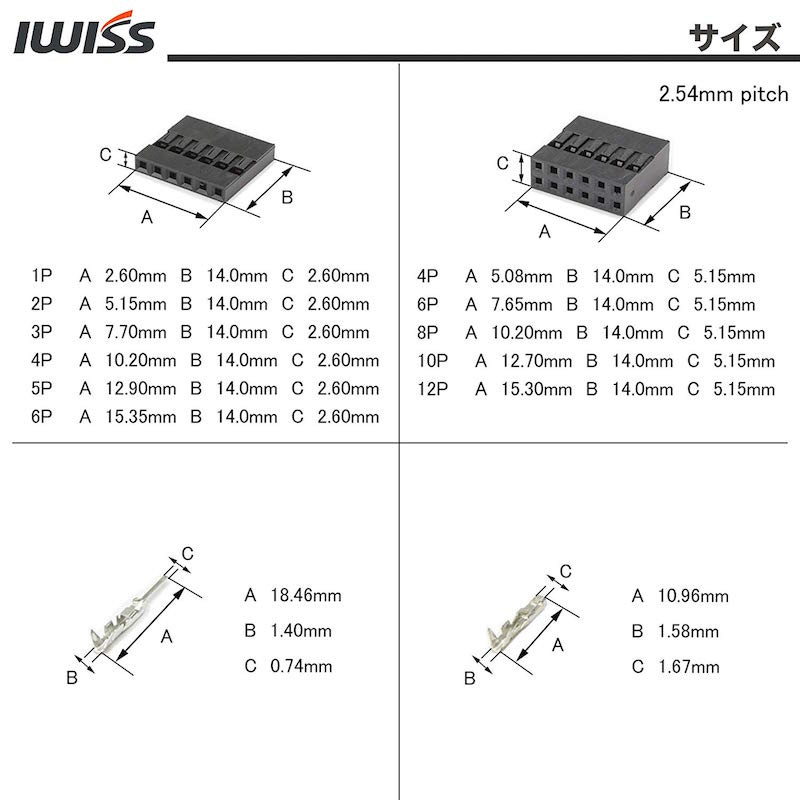

※QIコネクタは、ラズパイやアルディーノなどの電子工作によく使われる黒くて四角い端子で、別名2550やデュポンコレクター、ラジコンやドローンではサーボコネクター、海外ではmini PVコネクターなど様々な名前で呼ばれています。

TE （タイコ）

179518-1、 179609-1、 AMP Mini CT 353918-1、 AMPMODU IV/V 182206-2、 61173-1、 1827571-2、 1827589-2、 1903116-2、 1903118-2、 1318106-1、 1318107-1、 1318108-1、 1318112-1、 1375819-3、 170204-1、 170429-1、 170363-1、 170364-1、 770985-1?

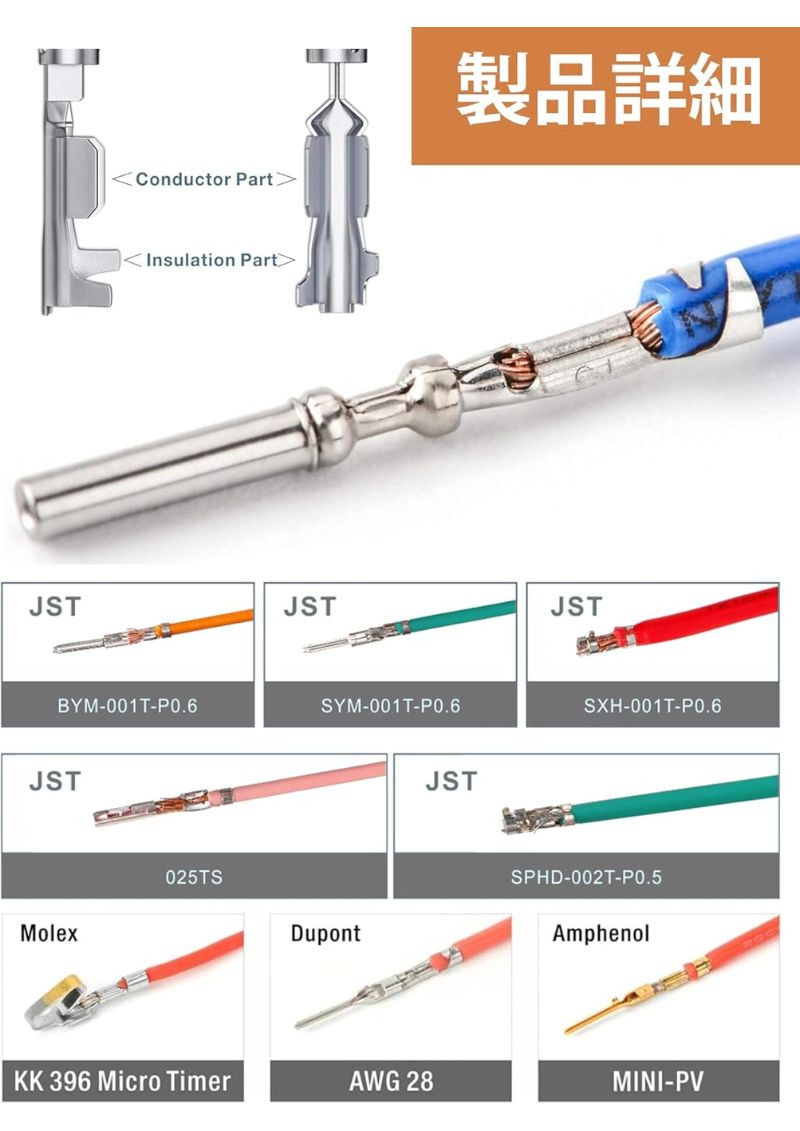

適合端子

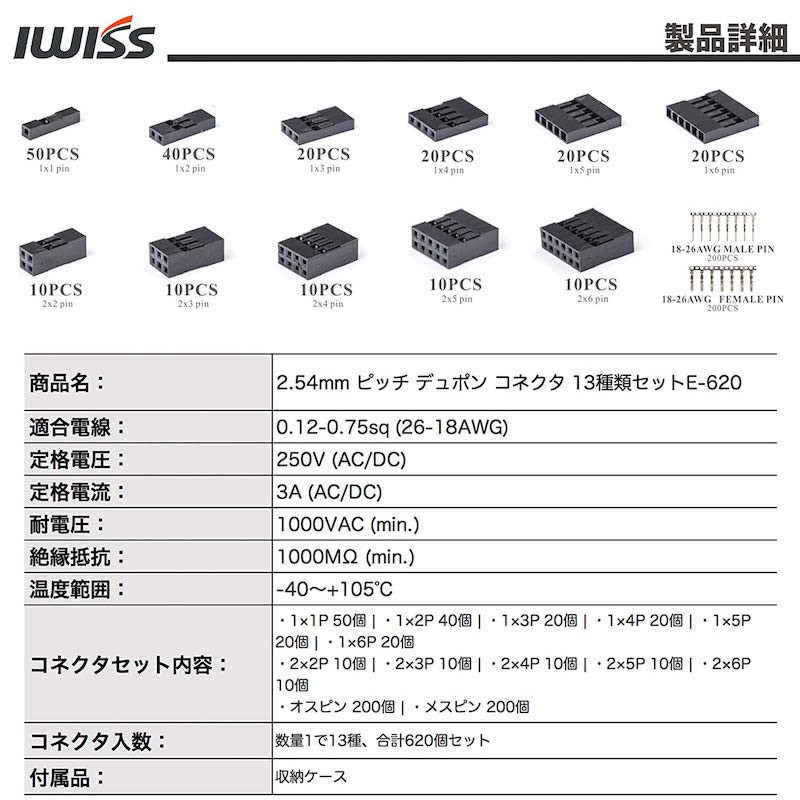

JST PH（SPHD-002T-P0.5、SPH-002T-P0.5S、E-230）、NH（SHF-001T-0.8BS）、XH（SXH-001T-P0.6、E-500、E-560）、Molex 43030-0007、Molex 1560TL、TE EI（170204-1）、QI/Dupont（E-620、E-1550）

用途

極小コネクタを垂直に圧着

垂直移動ダイスを採用の省力タイプの圧着工具

SH GH MX PH XHをペンチ1本に

日圧SHコネクタ用端子（1.0Aピッチ）

GHコネクタ用端子（1.25Aピッチ）

PH・PAコネクタ用端子（2.0Aピッチ）に対応

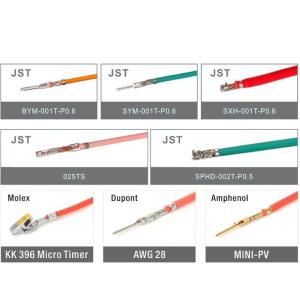

対応可能なコネクター

弊社独自検証。端子メーカーへのお問い合わせも一切ご遠慮下さい。

JST PH（SPHD-002T-P0.5、SPH-002T-P0.5S、E-230）、

NH（SHF-001T-0.8BS）、XH（SXH-001T-P0.6、E-500、E-560）、

Molex 43030-0007、Molex 1560TL、TE EI（170204-1）、QI/Dupont（E-620、E-1550）

※正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。

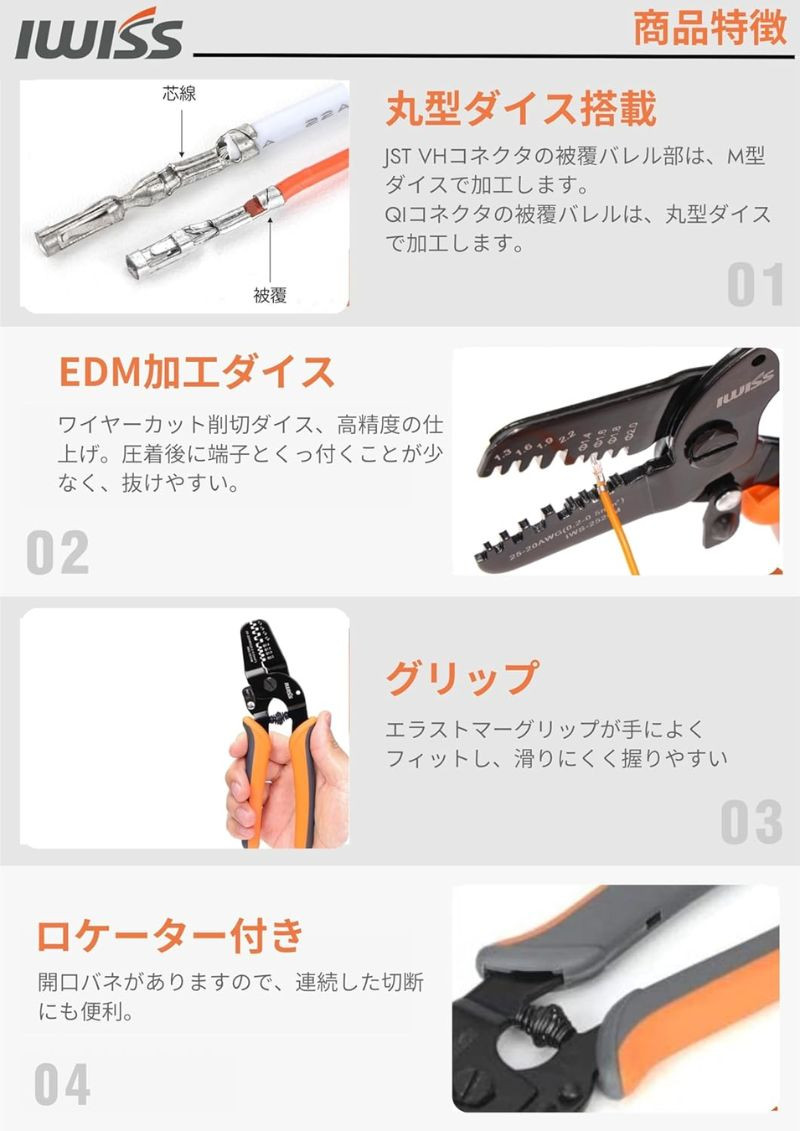

製品特徴

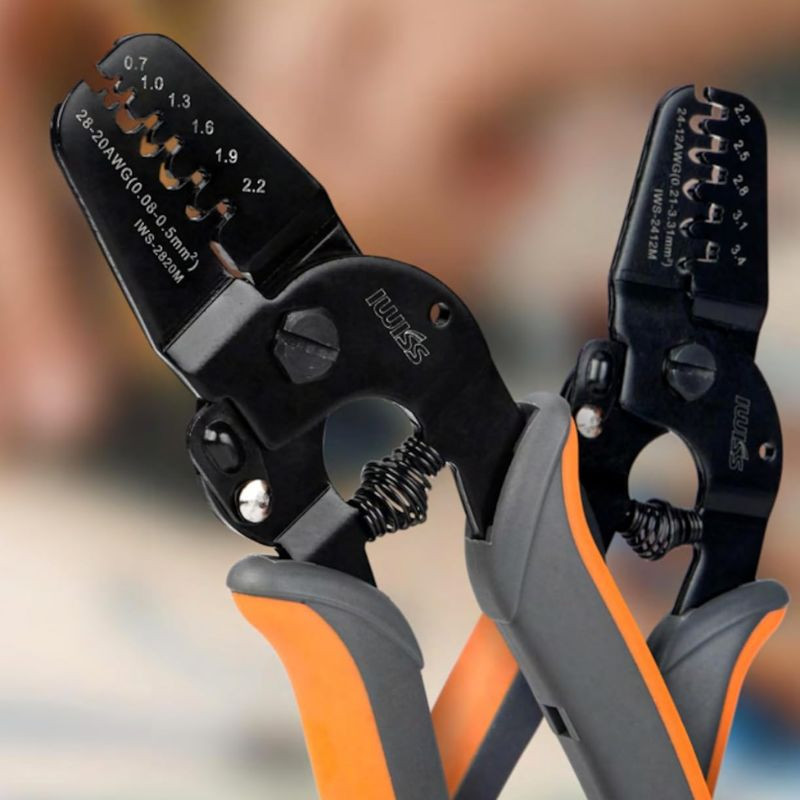

EDMカット品

精密器具並の高精度仕上げ

ダイス表面処理により、圧着後に端子とくっ付くことが少なく、抜けやすい。

グリップ

エラストマー 製

手によくフィットし、握りやすいので、 連続作業にも疲れません。

JST PH XH 小型端子用

Mダイス搭載

QIコネクタの圧着に

TE AMP SEAL 16 コネクタを使用

丸型ダイス搭載

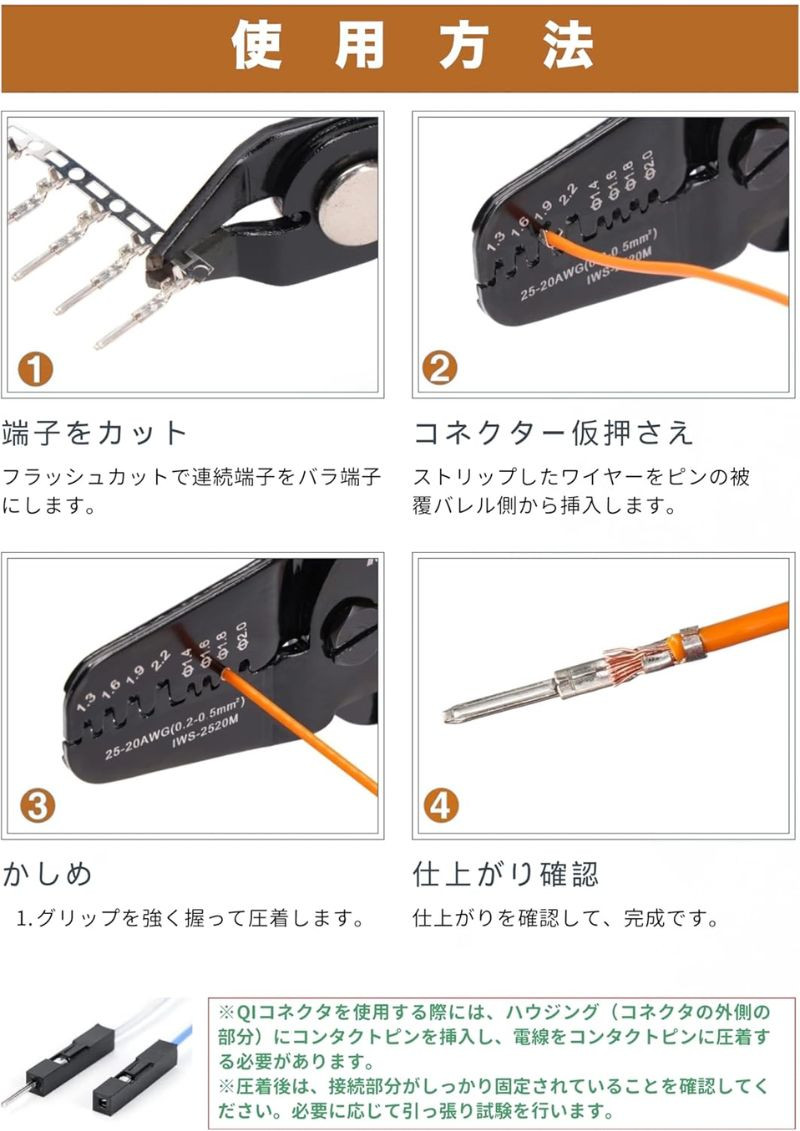

圧着方法

1.端子を装着

電線を端子に装着します。

2.芯線部の圧着

ストリップしたコードを芯線バレルに挿入してください。電線をセットした状態で、グリップを握りこみ本締めします。

3.被覆部の圧着

上記手順で同様にダイスを選択し圧着してください。

4.完了

引っ張り強度を確認し、カシメが完了です。

Q＆A

Q.ギボシ端子に使用できますか？

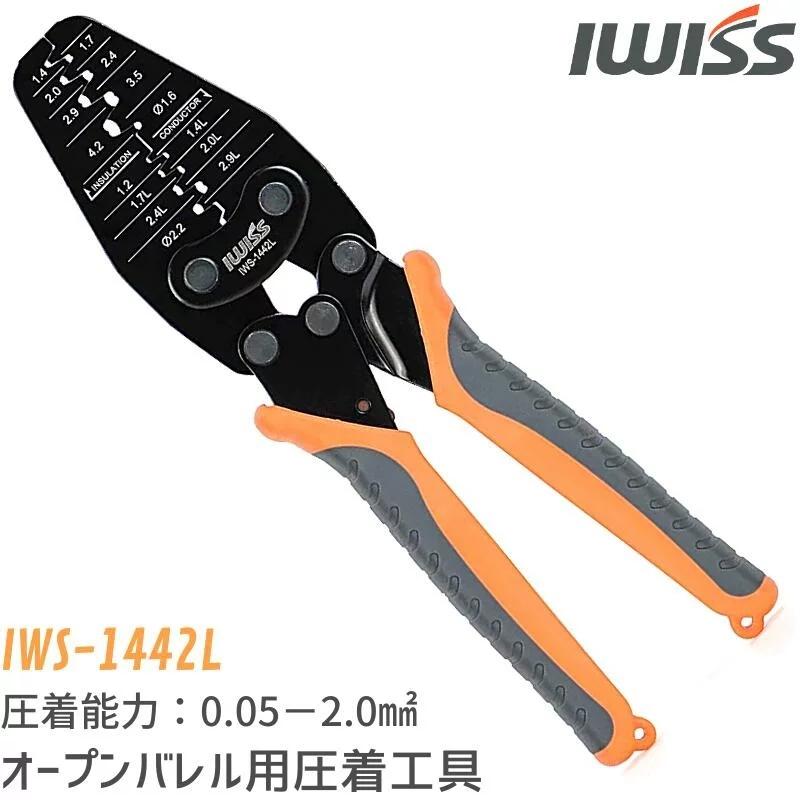

A.使用できません。肉厚の為カシメ形状が良くありません。個別圧着ペンチIWS-1440L、同時圧着ペンチIWS-0520B（矢崎ギボシにはHS-03BC）をご検討ください。

Q.平型端子に使用できますか？

A.エーモン、矢崎、住友電装、日圧(JST)、ヒロセなどの国内メーカー品には使用できません。肉厚の為カシメ形状が良くありません。個別圧着ペンチIWS-1440L、同時圧着ペンチIWS-0520Bをご検討ください。

Q.中国製の平型端子に使用できますか？

A.TE社(Tyco)、Molex、デルファイ(Delphi)社カプラー端子など、肉薄のファストン端子をカバーした汎用工具になります。同規格のOEM品でしたら使用可能です。

Q.ラチェット構成品ですか？

A.ラチェット内蔵品ではありません。力を緩めるとハンドルが自動的に開きます。

Q.ゴムキャップのカシメに使用できますか？

A.AMP SEAL 16のゴムキャップ（シール）のカシメに使用できます。

注意

※ 正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。

※ 弊社独自検証。端子メーカーへのお問い合わせは一切ご遠慮下さい。
