環境に配慮した「エコ包装」

負荷のかかる全パーツはオイル焼き入れ焼き戻し処理済みの特殊鋼製。

シンプルな簡易包装のブリスターケース包装にてお届けします。

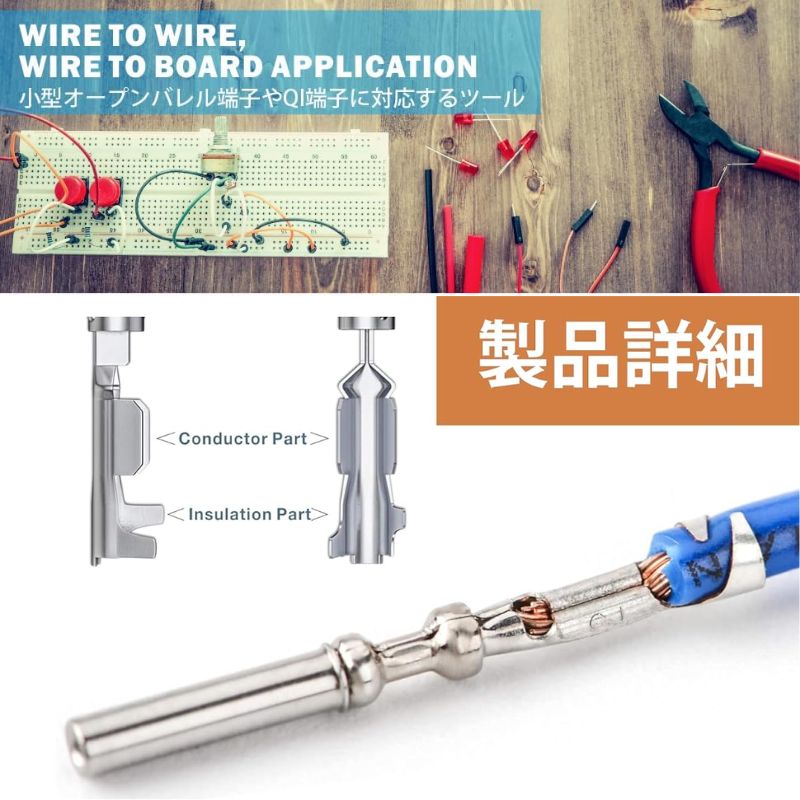

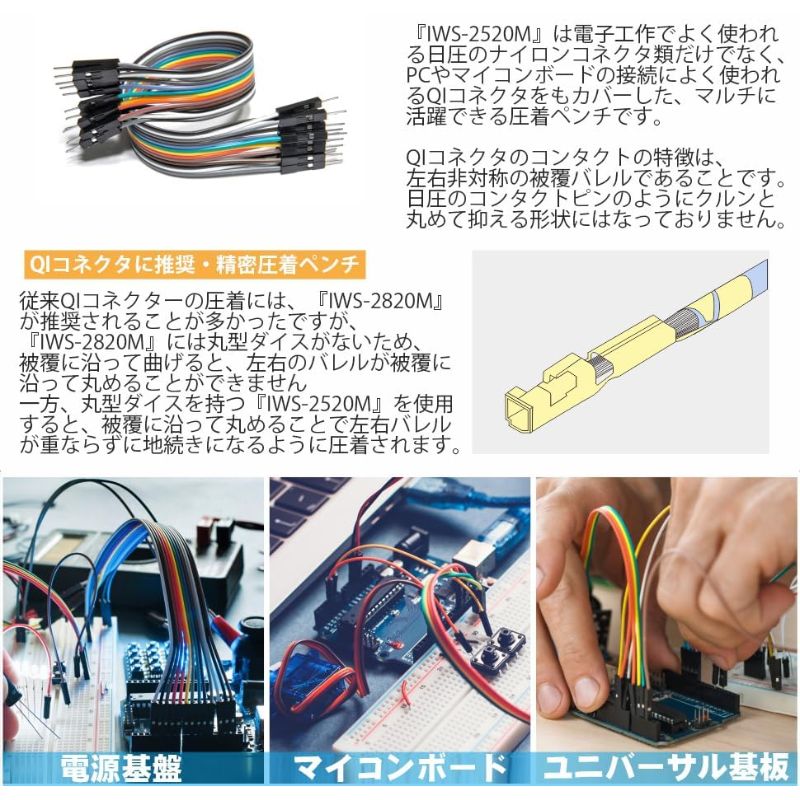

QIコネクタの圧着

QIコネクタの圧着には、芯線バレルに対してM型W1.3、被覆バレルに対して丸型Φ1.8のダイスを選択することが推奨されています。

被覆バレルを圧着することで、芯線が揺さぶられることによる断線を防ぎます。丸型ダイスを使うことで、被覆バレルが被覆に沿うように丸まり、より確実な圧着が可能です。

※QIコネクタは、ラズパイやアルディーノなどの電子工作によく使われる黒くて四角い端子で、別名2550やデュポンコレクター、ラジコンやドローンではサーボコネクター、海外ではmini PVコネクターなど様々な名前で呼ばれています。

TE （タイコ）

179518-1、 179609-1、 AMP Mini CT 353918-1、 AMPMODU IV/V 182206-2、 61173-1、 1827571-2、 1827589-2、 1903116-2、 1903118-2、 1318106-1、 1318107-1、 1318108-1、 1318112-1、 1375819-3、 170204-1、 170429-1、 170363-1、 170364-1、 770985-1?

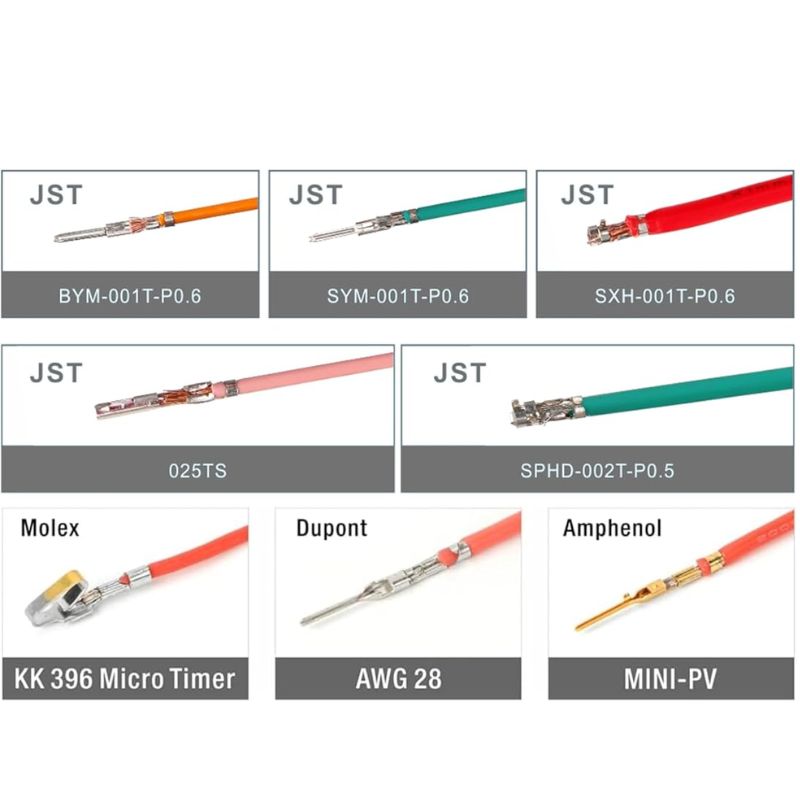

適合端子

JST PH（SPHD-002T-P0.5、SPH-002T-P0.5S、E-230）、NH（SHF-001T-0.8BS）、XH（SXH-001T-P0.6、E-500、E-560）、Molex 43030-0007、Molex 1560TL、TE EI（170204-1）、QI/Dupont（E-620、E-1550）

用途

極小コネクタを垂直に圧着

垂直移動ダイスを採用の省力タイプの圧着工具

SH GH MX PH XHをペンチ1本に

日圧SHコネクタ用端子（1.0Aピッチ）

GHコネクタ用端子（1.25Aピッチ）

PH・PAコネクタ用端子（2.0Aピッチ）に対応

対応可能なコネクター

弊社独自検証。端子メーカーへのお問い合わせも一切ご遠慮下さい。

JST PH（SPHD-002T-P0.5、SPH-002T-P0.5S、E-230）、

NH（SHF-001T-0.8BS）、XH（SXH-001T-P0.6、E-500、E-560）、

Molex 43030-0007、Molex 1560TL、TE EI（170204-1）、QI/Dupont（E-620、E-1550）

※正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。

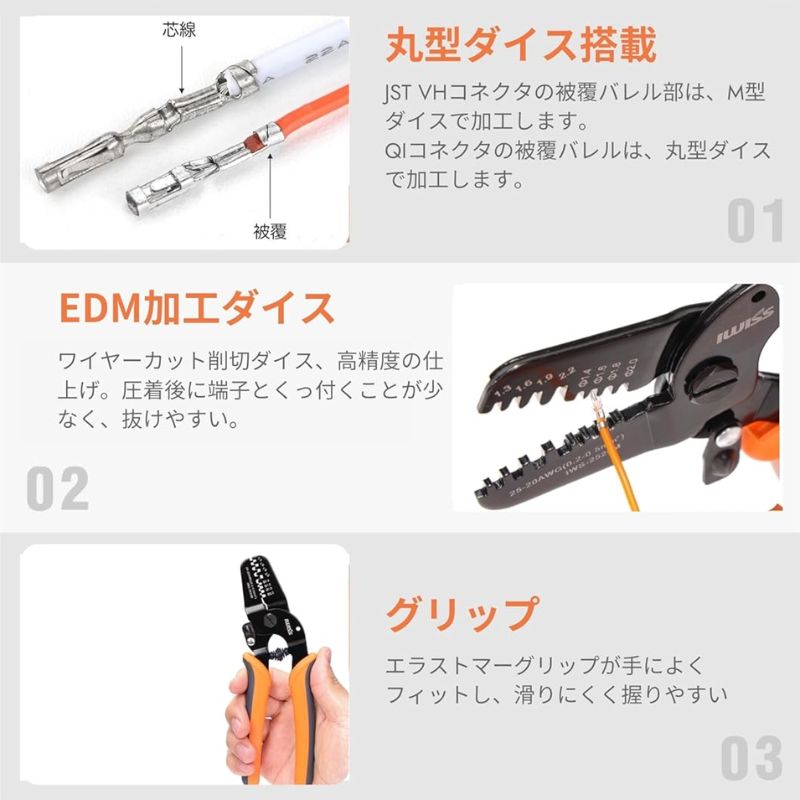

製品特徴

EDMカット品

精密器具並の高精度仕上げ

ダイス表面処理により、圧着後に端子とくっ付くことが少なく、抜けやすい。

グリップ

エラストマー 製

手によくフィットし、握りやすいので、 連続作業にも疲れません。

JST PH XH 小型端子用

Mダイス搭載

QIコネクタの圧着に

TE AMP SEAL 16 コネクタを使用

丸型ダイス搭載

圧着方法

1.端子を装着

電線を端子に装着します。

2.芯線部の圧着

ストリップしたコードを芯線バレルに挿入してください。電線をセットした状態で、グリップを握りこみ本締めします。

3.被覆部の圧着

上記手順で同様にダイスを選択し圧着してください。

4.完了

引っ張り強度を確認し、カシメが完了です。

よくあるご質問

Q.ギボシ端子に使用できますか？

A.使用できません。肉厚の為、カシメ形状が良くありません。個別圧着ペンチIWS-1440L、同時圧着ペンチIWS-0520B（矢崎ギボシにはHS-03BC）をご検討ください。

Q.どの端子やコネクターに対応していますか？

A.QIコネクターに対応していますが、互換性のあるその他の小型コネクターにも使用可能です。詳細は製品仕様をご確認ください。

Q.使用時の注意点はありますか？

A.作業中は手や指を挟まないようにご注意ください。また、過剰な力を加えず、適切な力加減で使用してください。

Q.ラチェット構成品ですか。

A.ラチェット内蔵品ではありません。力を緩めるとハンドルが自動的に開きます

Q.ゴムキャップのカシメに使用できますか？

A.丸型ダイスの仕上げ外径をご確認の上、ご判断ください。

ご注意（免責）＞ 必ずお読み下さい

※ 自動車用ギボシおよび平形端子には、適用できませんので、ご注意ください。

※ 感電の恐れがありますので、活線の圧着作業は行わないで下さい。

※ 圧着する端子およびスリーブに適合する工具を使用して下さい。

※ 適正な接続を得る為圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。

※ 成形確認機構により、完全に圧着できるまでハンドルは開かないでください。
