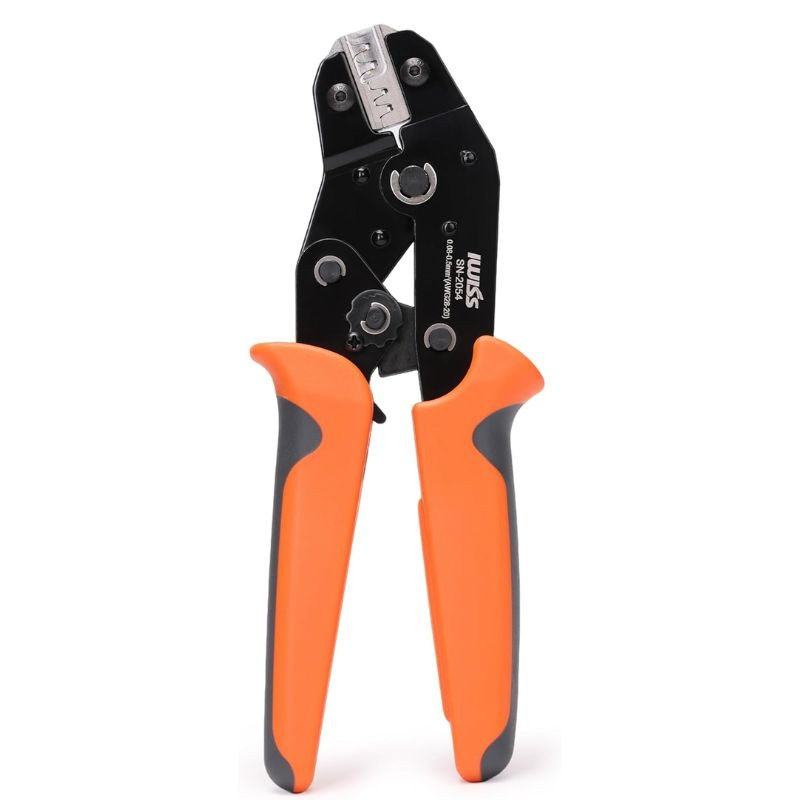

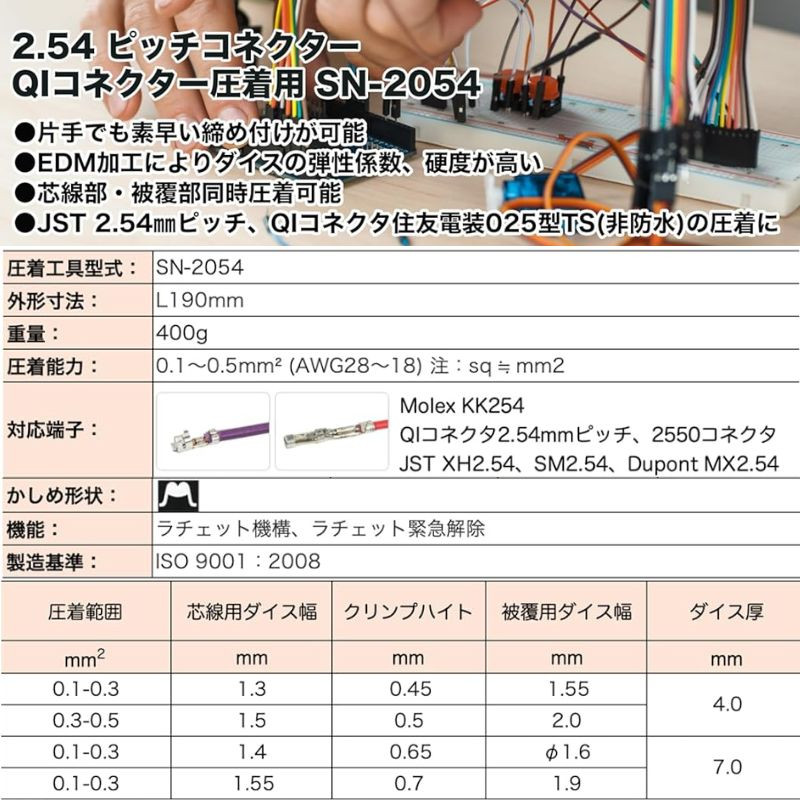

用途

モレックス端子、オープンバレル端子などを圧着

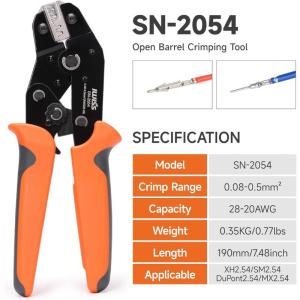

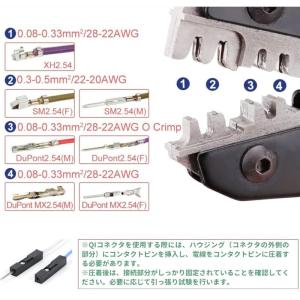

Molex KK254、QIコネクタ2.54mmピッチ、2550コネクタ、JST XH2.54、SM2.54、Dupont MX2.54ピッチコン等の圧着に

クリンプハイト(圧着力)調節ダイヤル、ラチェット緊急解除キー付き

エーモン等国産ギボシ端子、平形端子の圧着用の商品ではございません。

ギボシ用をお探しの場合、同時圧着機HS-03BCまたは圧着機HS-0520B、IWS-0520Bをご検討くださいませ。

※圧着ダイスを交換する事で、他の端子にも対応可。

https://item.rakuten.co.jp/iwiss/c/0000000308/

特徴

H・SMをペンチ1本に集約した 日圧SM XHコネクタ用端子（2.5Aピッチ）

デュポン QI コネクター端子 デュポン MX2.54 に対応

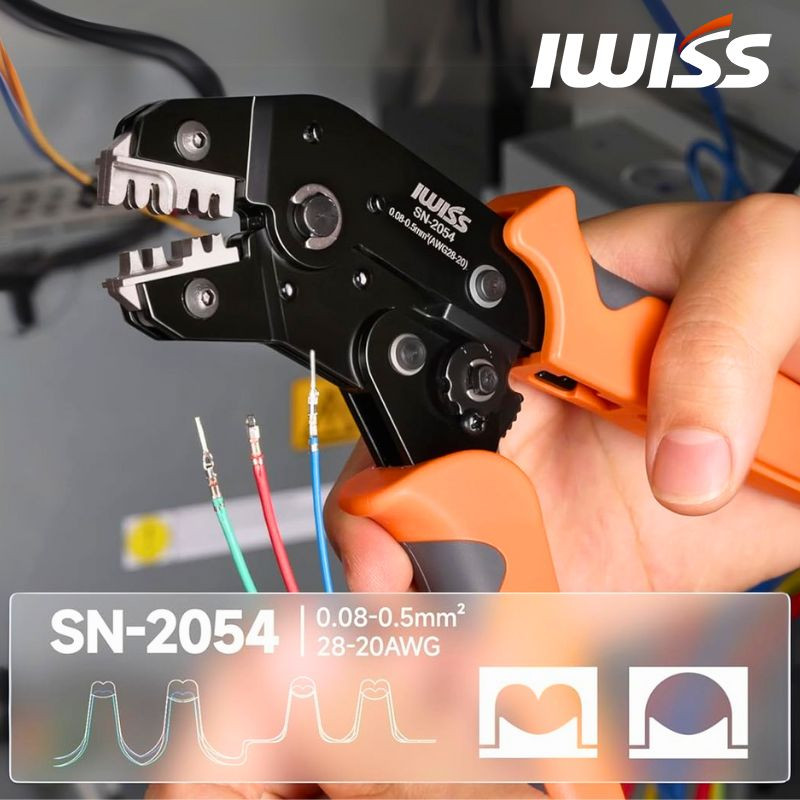

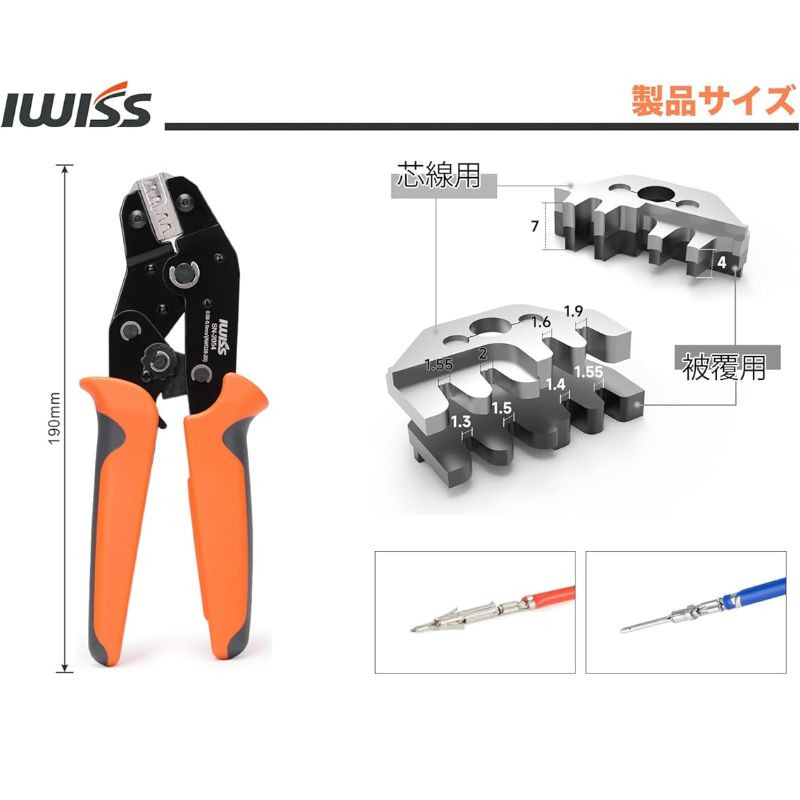

柄幅が狭く使いやく閉じた時約50mm、ハンディなTPPグリップ

滑りにくいハンドルなので、連続作業にも疲れません。

被覆ごと噛んで端子が抜けない場合

ラチェット緊急解除キーを動かしてロック解除もできる！

通常のペンチ同様、単純にハンドルを握り込むだけの操作で、確実に端子を圧着させることが可能で、配線作業を非常に簡単に行うことが可能です。

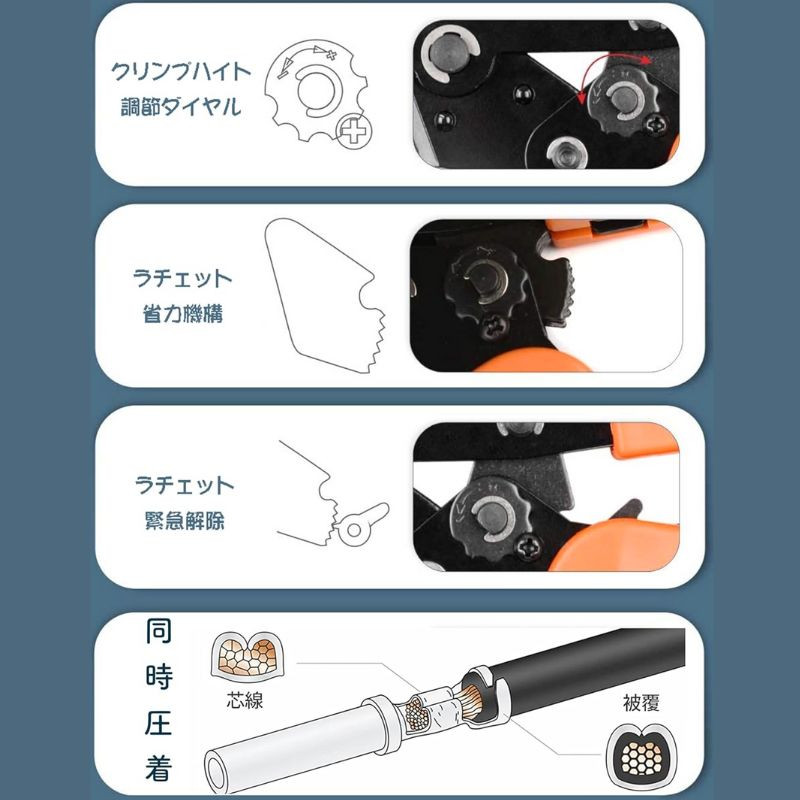

クリンプハイト調節ダイヤル

経年によるクリンプハイトの低下を簡単に圧力を強めたりすることができますので、より長くご使用可能です。

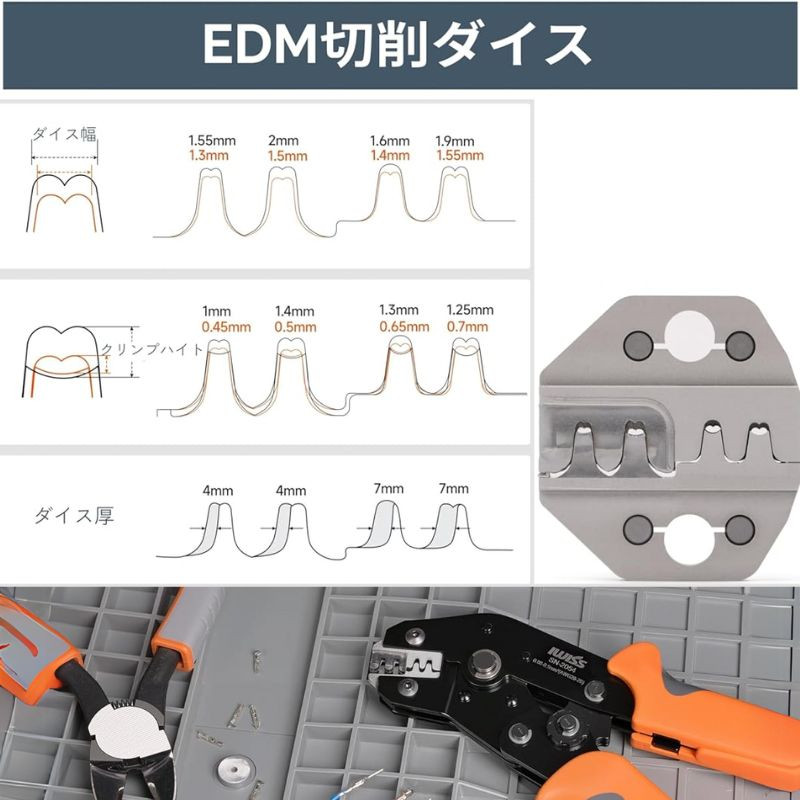

ワイヤー放電加工により精密器具並みの高精密度仕上げ

ダイス表面のばり・返し抜き処理がされており、圧着後に端子とくっ付くことが少なく、抜けやすい。

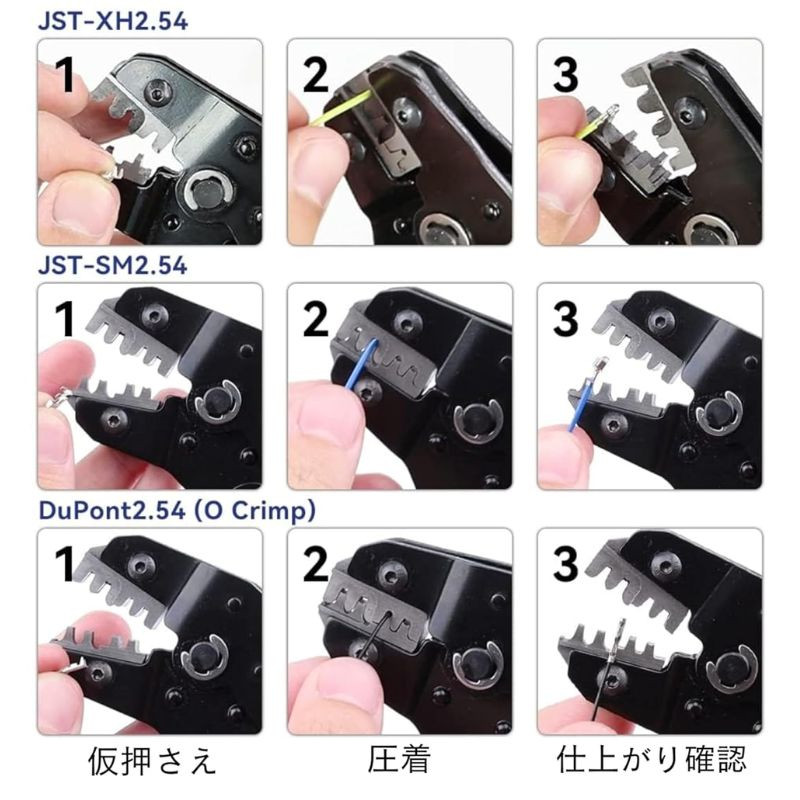

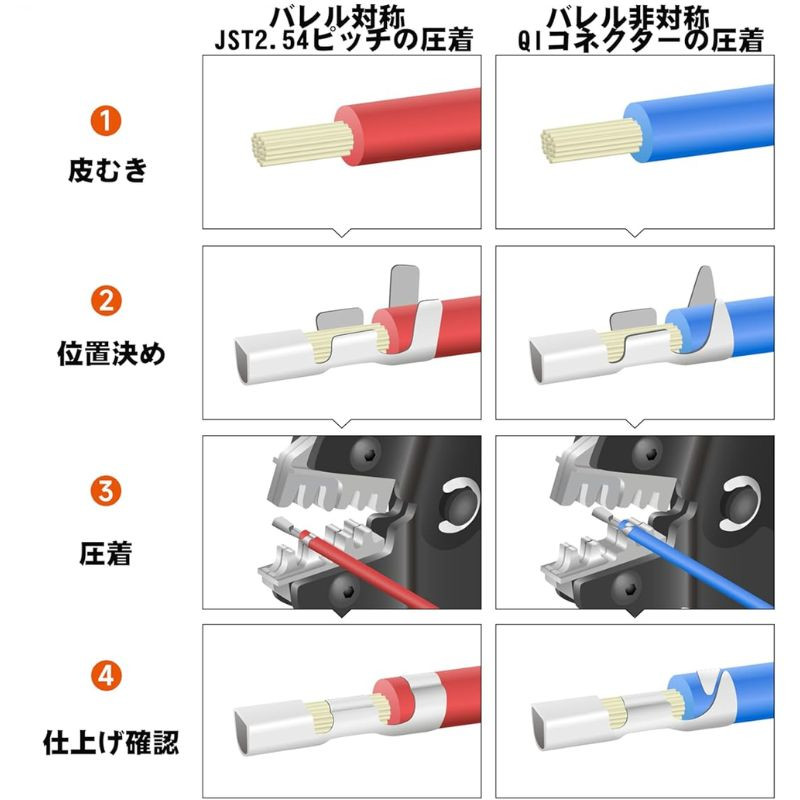

使用方法

STEP 1：電線の被膜を剥く

芯線の太さに合わせて歯を選びます。被覆を剥く長さは、端子の圧着部の長さより1mmほど長めにします。

STEP 2：仮押さえ

端子圧着部をペンチの歯に軽く挟んで固定し、電線を芯線圧着部に挿入します。

STEP 3：圧着

グリップを強く握って圧着します。圧着完了後に成形確認機構が解除されます。

STEP 4：完了

仕上がりを確認して、端子台またはハウジングにセットします。

※2次加工について

ハウジング合わせた矯正

「電線仕上がり外径」の範囲で有っても使用するコネクタによっては挿入しづらい場合がございます。

その場合カシメ終わった被覆部分の横方向の幅をペンチ等で細くする等の処理をしてください。

よくあるご質問

Q.ダイスの取り替えはできますか？

A.取り替え可能です。※交換用圧着ダイスはこちらのURLにてご確認ください：

https://item.rakuten.co.jp/iwiss/c/0000000308/

Q.圧着工具（新品）のハンドル動作がかたい。正常ですか？

A.新品の場合、リングやピンがかたいことは正常です。しばらくお使いいただくことで少しずつなじみ、軽くなります

Q.ラチェット構成品ですか。

A.ラチェット内蔵品です。

Q.ハンドルが開かない時の解除方法は？

A.ンドルを強く握りこみ、電線とリングスリーブを押し潰すことで、ハンドルを解除することができます。ハンドルの外側方向（開く方向）には絶対に力を加えないでください。

1.工具を逆さまに持ち替え、両手でハンドルの先を握る

2.ハンドルを両手で強く握り続ける

3.緊急解除レバーをドライバーで動かしてみる。電線が固定されていても、誤ったダイスで圧着した端子・電線は使用できません。再度、正しい組み合わせで圧着作業を行ってください。

Q.圧着精度に関して保証はあるか？

A.使用端子や電線種類によっても圧着精度に差があります。この商品をご使用になる場合は、必ず事前に圧着テストを行い適した圧着精度（圧着強度）を確認の上、本圧着を行ってください。端子メーカーの保証が必要な場合、端子メーカー指定工具をご使用してください。

ご注意（免責）＞ 必ずお読み下さい

・感電の恐れがありますので、活線の圧着作業は行わないで下さい。

・圧着する端子およびスリーブに適合する工具を使用して下さい。

・適正な接続を得るため圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。

・成形確認機構により完全に圧着できるまでハンドルは開かないで下さい。

・取扱に関してご不明がある方 販売店までお問い合わせくださいませ。
