商品の詳細情報
【公式】 IWISS アイウィス メーカー直営店 ポイント利用
送料無料 自動車用 コネクタ ドローン 配線 オープンパレル端子 ドローン 自動車 バイク 修理 DIY ギフト

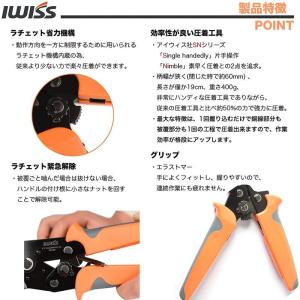

【特徴】
●ラチェット機能
通常のペンチ同様ハンドルを握り込むだけの操作で確実に端子を圧着させることが可能。配線作業が簡単になります。
●ラチェット緊急解除
ハンドルの付け根に小さなナットをドライバー等で回すとロックを解除することができます。
●適合範囲がくっきり
仕様が柄に印字されているため管理が楽になります。
●ワイヤーカット放電により精密器具同等の高精度仕上げ
弾性係数・硬度が高く、圧着後に端子とくっつきにくく抜けやすいです。
【対応可能なコネクター（弊社独自検証）】
●JST
VH(SVH-21T-P1.1、SVH-41T-P1.1)
EL(SLM-01T-P1.3E、SLF-01T-P1.3E)
SM(BYM-001T-P0.6、BHF-001T-08BS)
●MOLEX
PicoBlade(50011-8100)
Mini-Fit(5556TL、5558TL)
●Universal Mate-in-Lok
170363、170365、350690、350689
●ダイナミックD-3コンタクト (M・L)
175217-□、175288-□、175218-□、175289-□
●ダイナミックD-2コンタクト (S・M)
1318112、1318108、1318111、1318107
※検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。
※正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。
※メーカー様は一切関係ありません。本件について端子メーカーへのお問い合わせも一切ご遠慮下さい。
【ご注意（免責）＞ 必ずお読み下さい】
●感電の恐れがありますので、活線の圧着作業は行わないで下さい。
●圧着する端子およびスリーブに適合する工具を使用して下さい。
●適正な接続を得る為、圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。
●圧着不良により火災の原因となる恐れがあります。
●成形確認機構により、完全に圧着できるまでハンドルは開かないで下さい。
ブランド IWISS アイウィス

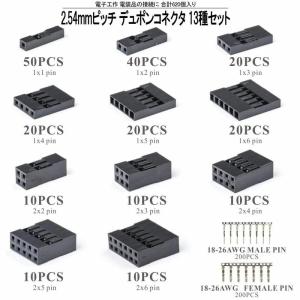

2.54mmピッチ デュポンコネクタ 13種セットと圧着ペンチSN-28Bのセット商品
電子工作、電装品の接続等に便利な2.54mmピッチ 2550 QIコネクタ デュポンコネクタピン2種類計400点、ハウジング11種類 計120点付属されます。
専用工具SN-28Bが1回握り込むだけで銅線部分も被覆部分も同時に圧着でき作業性に優れたものです。

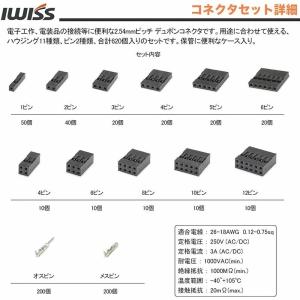

【コネクタセット内容】（※コネクターセットは大量生産品のため、数量差異が製品特性上避けられませんので予めご了承ください。）
オスピン 200個
メスピン 200個
●1×1 pin 50個
●1×2 pin 40個
●1×3 pin 20個
●1×4 pin 20個
●1×5 pin 20個
●1×6 pin 20個
●2×2 pin 10個
●2×3 pin 10個
●2×4 pin 10個
●2×5 pin 10個
●2×6 pin 10個
【コネクタ適合電線】：26-18AWG 0.12-0.75sq
【圧着ダイス】：
●0.1sq-0.25sq（28-24AWG）
●0.25sq-0.5sq（22-20AWG）
●0.5sq-1.0sq（20-18AWG）
【コネクタ入数】：数量1で13種、合計620個セット

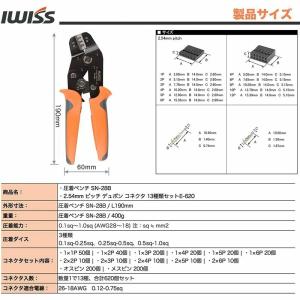

【ケースサイズ】：17 x 10 x 2.2cm
