特徴

・国際規格 DIN IEC 60999-1準拠

・自動的にフェルールサイズに合わせて圧着するオートアジャスト機構を採用

・最大12mmと長いフェルール長にも対応

・先端開口式の圧着ダイスで、狭い箇所でも圧着がしやすく便利

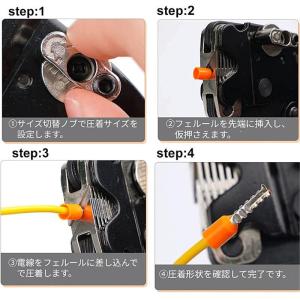

使用方法 STEP 1：サイズ調節

サイズ切替ノブで電線サイズに合わせて設定。

STEP 2：仮押さえ

端子またはスリープを適合したサイズのメス歯型部に接合部を上に向けてセットします。

STEP 3：被覆を挿入上図の様に所定の長さに被覆剥ぎした電線をフェルールに差し込んで圧着。

STEP 4：圧着

成形確認機構が解除されハンドルが自力で開くまで荷重を加えます。ハンドルを開き圧着した端子またはスリーブを取り出します。

ご注意（免責）＞ 必ずお読み下さい

・感電の恐れがありますので、活線の圧着作業は行わないで下さい。

・圧着する端子およびスリーブに適合する工具を使用して下さい。

・適正な接続を得るため圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。

・成形確認機構により完全に圧着できるまでハンドルは開かないで下さい。

＊重要＊

弊社製品「SNシリーズ」の類似品および模倣品が販売されていることが判明いたしました。類似品および模倣品は、形・色・名称・表示等がよく似ておりますが、ダイスの材質および加工方法が異なり性能上は大きく劣りますのでご注意ください。

ブランド IWISS／アイウィス

ブランド アイウィス IWISS

型番 SN-TG16

概要 0.25〜16sq対応の、狭い箇所での圧着に便利な先端開口式 フェルール用圧着ペンチ

「Single handedly」(片手操作)と「Nimble」(素早く圧着)との意味合いを込めて作業便利性を追求するシリーズとなっており、僅か400gでありながら新ラチェット構造で比べ約50%の力で圧着でき作業の負担軽減に。

1回握り込むだけで銅線部分も被覆部分も同時に圧着できる、作業性に優れたものです。

全長 L190mm

重量 540g

圧着能力 0.25-16.0mm?(AWG24-6)

仕上がり スクエアー(四角) クリンプ

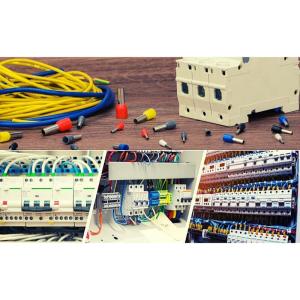

適合 ハンダ付けを必要としない端子（エンドスリーブ / 棒端子 / コンタクト棒端子 / 絶縁スリーブ付棒端子 / フェルール）等の圧着作業に。

・フェルールサイズ：0.25〜16sq (AWG24〜6)

・ツインフェルールサイズ：2×0.25sq〜2×6sq

・フェルール先端長さ(圧着部の長さ)：最大12mm
