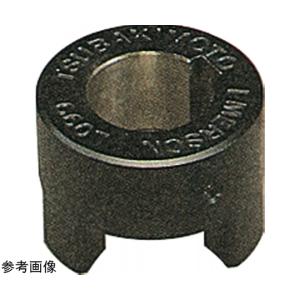

ジョーフレックスカップリング Lシリーズ ハブのみ 椿本チエイン L075-HUB-024JN (69-5547-75) - ショッピング・ショップ | 通販検索

駆動部品-カップリング

●モータ直結用に最適●高速、低トルクに適したデザインは、汎用モータの各サイズに対応しており、4極モータで45kwまで、2極モータで110kwの範囲でご使用できます。●選べるインサート●各サイズとも、S、M、Hの3タイプを標準化。用途に応じ、インサートの種類を選択できます。●コンパクト●軽量●モータ直結用として選定した場合、同等のJISフランジ形たわみ軸継手と比較して、外径は約1／2、重量は約1／10〜1／2となり、コンパクト、軽量化をはかれます。●シンプルな構造●部品は3つだけですから、故障が少なく、部品交換も容易です。●すぐれた耐環境性・耐油性、耐薬品性などについては、インサートを選択することで対応が可能です。●広い使用温度範囲●Hタイプは-50〜120℃の温度範囲でご使用できます。従来のゴムカップリングでは使用できなかった、低温あるいは高温でも使用可能です。●大きい許容ミスアライメント●JISフランジ形たわみ軸継手と比較して、許容平行誤差で約2倍、許容角度誤差で約6倍の能力があります。●取扱いが簡単●ハブの爪とインサートで連結する構造ですから、軸方向の移動だけで連結・分離ができます。

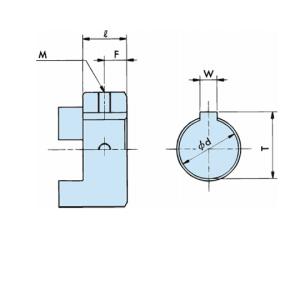

●外部リンク：https://axel.as-1.co.jp/asone/d/69-5547-75/●事業者向け商品です。●ハブ材質 ：鉄系焼結合金●サイズ ：L075●軸穴径φd（mm）：24●軸穴公差：G7●l（mm） ：20.6●F（mm）：10.5●D（mm） ：44.5●キー溝規格：新JIS●キー溝幅W（mm）：8●キー溝深さT（mm）：27.3●止めネジM：M5×5
