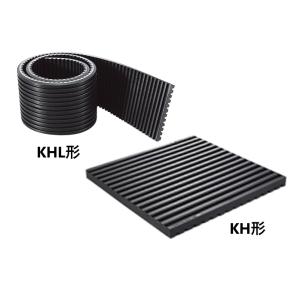

※画像はイメージです

※本商品は、メーカー取り寄せ商品となります

※掲載商品は予告無く販売終了となっている場合があり、出荷確約をするものではありません

■特徴

●軽荷重に対してはたわみやすく、大荷重に対してはたわみにくい

●騒音、共鳴の防止、高周波振動の遮断に効果があります

●防振ゴム使用に比べて、経済的な取付けになります

●KHL-〇〇-〇〇〇-5Mは接着タイプです

●基礎ボルトへ振動伝搬防止の為、ナットとブッシュの間に隙間をあけて下さい

■特性値

品番

ゴム硬さ

ゴム材質

標準寸法

許容面圧

製品質量



(JIS)



mm

N/mm2?{kgf/cm2}

kg

KH-8

60

天然ゴム

300 × 300 × 8t

1.1 { 11.5 }

0.57

KH-8CR



クロロプレンゴム





0.68

KH-10

60

天然ゴム

300 × 300 × 10t

1.1 { 11.5 }

0.77

KH-10CR



クロロプレンゴム





0.94

KH-20

75

天然ゴム

305 × 305 × 20t

1.0 { 10.0 }

1.5

KH-20CR



クロロプレンゴム





1.8

KHL-10-100

50

天然ゴム

100 × 1000 × 10t

0.6 { 6.0 }

0.72

KHL-10-100-5M





100 × 5000 × 10t



3.6

KHL-10-150





150 × 1000 × 10t



1.1

KHL-10-150-5M





150 × 5000 × 10t



5.4

KHL-10-300





300 × 1000 × 10t



2.2

KHL-15-100





100 × 1000 × 15t

0.3 { 3.0 }

1.1

KHL-15-100-5M





100 × 5000 × 15t



5.6

KHL-15-150





150 × 1000 × 15t



1.7

KHL-15-150-5M





150 × 5000 × 15t



8.3

KHL-15-300





300 × 1000 × 15t



3.3

●使用温度範囲

・天然ゴム -30℃〜50℃

・クロロプレンゴム -10℃〜70℃
