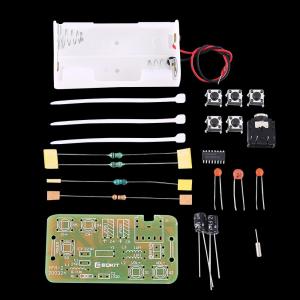

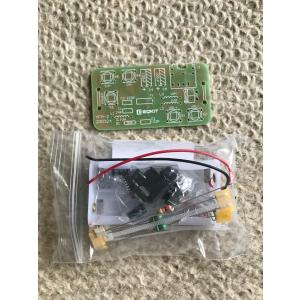

中国製、小型FMラジオ組み立てキット

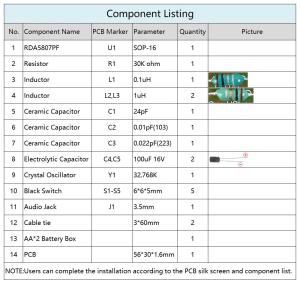

掲載写真の部品リスト(Component List)を照らし合わせながら部品を配置、設置します。リストの上から順に1,2,・・・とステップ順に進めていきます1>。ステップ1：U1(PCB Maker参照)に1個のSOP-16(Parameter、部品名参照) RDA5807PFを取り付けます。基板上に図示されている長方形の部品に合わせてください。2>。ステップ2：R1に1個の30Kオーム抵抗器を取り付けます。3>。ステップ3：L1に1個の0.1uHインダクタを取り付けます。4>。ステップ4：L2、L3に2個の1uHインダクタを取り付けます。5>。ステップ5：Y1に1個の32.768KHz水晶発振器を取り付けます。6>。ステップ6：C1に1個の24pFセラミックコンデンサを取り付けます。7>。ステップ7：C2に1個の0.01pF（103）セラミックコンデンサを取り付けます。8>。ステップ8：C3に1個の0.022pF（223）セラミックコンデンサを取り付けます。9>。ステップ9：S1-S5に5個の6 * 6 * 5mmスイッチを取り付けます。10>。ステップ10：C4、C5に1個の100uF16V電解コンデンサを取り付けます。正極と負極に注意してください。短い方のピンは負極です。11>。ステップ11：J1に1個の3.5mmオーディオジャックを取り付けます。12>。ステップ12：バッテリーボックスを接続します。プラスとマイナスに注意してください。13>。ステップ13：ケーブルタイを使用してバッテリーボックスを固定します。14>。ステップ8：電源に接続してラジオ放送を楽しんでください。ユーチューブに投稿がありましたので、ご参照ください。↓ https://www.youtube.com/watch?v=6qOg7zzhoPYhttps://www.youtube.com/watch?v=5RIKV7XDIes

掲載写真の部品リスト(Component List)を照らし合わせながら部品を配置、設置します。リストの上から順に1,2,・・・とステップ順に進めていきます

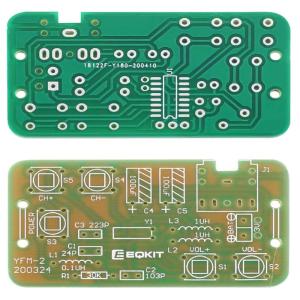

1>。ステップ1：U1(PCB Maker参照)に1個のSOP-16(Parameter、部品名参照) RDA5807PFを取り付けます。基板上に図示されている長方形の部品に合わせてください。

以下、掲載写真の部品リスト(Component List)の順にステップを進めていきます。

ユーチューブに投稿がありましたので、ご参照ください。↓

https://www.youtube.com/watch?v=6qOg7zzhoPY

https://www.youtube.com/watch?v=5RIKV7XDIes
