工具キット内容

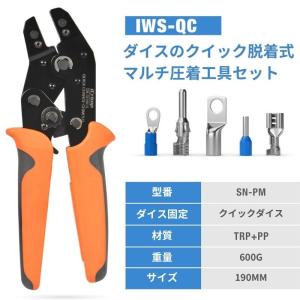

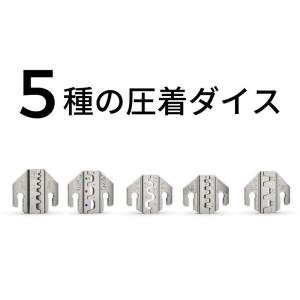

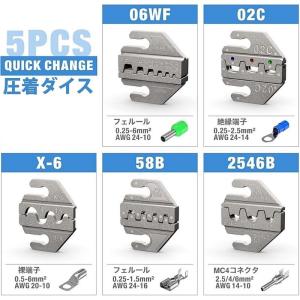

圧着ペンチSN-Series、ダイス（A2546B、A02C、AX-6、A58B、A06WF）、専用ケース

圧着ペンチ圧着能力

1. ソーラーコネクタMC4ピンコンタクト 2.0sq-5.5sq

2. 絶縁端子： (緑)0.25sq-0.5sq、(赤)0.75sq-1.5sq、(青)2.0sq-2.5sq

3. 裸端子：0.5sq-6.0sq

4. オープンバレル端子：0.15sq-1.5sq

5. フェルール：0.25sq-6.0sq

用途

絶縁端子用 裸端子用 オープンバレル用 絶縁エンドスリーブ小

特徴

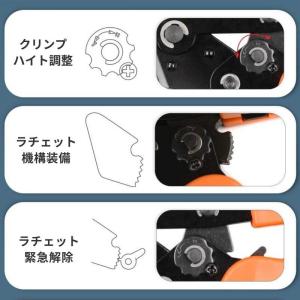

最軽量化、新ラチェット省力機構、ラチェット緊急解除

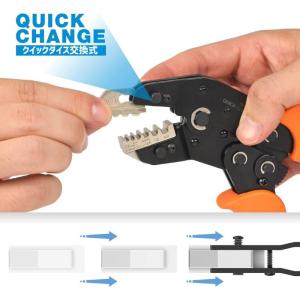

専用ケース付き。ストッパピンを押すだけでダイス交換。金属粉末射出成型ダイス使用

ご注意（免責）＞ 必ずお読み下さい

・感電の恐れがありますので、活線の圧着作業は行わないで下さい。

・圧着する端子およびスリーブに適合する工具を使用して下さい。

・適正な接続を得るため圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。

・成形確認機構により完全に圧着できるまでハンドルは開かないで下さい。

＊重要＊

弊社製品「SNシリーズ」の類似品および模倣品が販売されていることが判明いたしました。類似品および模倣品は、形・色・名称・表示等がよく似ておりますが、ダイスの材質および加工方法が異なり性能上は大きく劣りますのでご注意ください。

使用方法

STEP 1：被覆を挿入

被覆をストリップした電線を端子に適切な深さまで挿入します。

STEP 2：端子をセット

端子をダイスにセットする。端子が外れないようベッドを閉じて下さい。

STEP 3：圧着

グリップを強く握って圧着。成形確認機構が解除されたことを確認し、ハンドルをゆっくりと開いて圧着した端子を本器より取り出します。

STEP 4：圧着状態を確認

抜けや変形がないことを確認してください。
