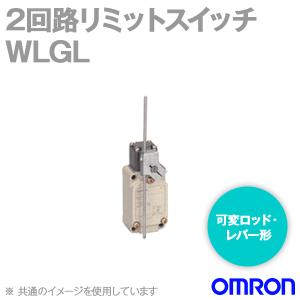

オムロン(OMRON) WLGL 2回路リミットスイッチ WLシリーズ (可変ロッド・レバー形) (高感度形) (一般負荷タイプ) NN - ショッピング・ショップ | 通販検索

豊富な種類の2回路リミットスイッチ！！

配送について

お届けの目安

※ヤフーショッピングのシステム上、お取り寄せ商品は「1ヵ月以内に発送」の表示となっております。

※商品によって納期は異なりますので、ご注文確認後メーカーへ問い合わせいたします。

メーカー在庫の欠品や受注生産などの理由によって長納期となり、表示より納期が遅れる際には、メールにてご連絡させていただきます。

※事前に納期を確認することも可能でございますので、ご希望の納期がございましたら、お電話や商品Q&Aにてお問い合わせください。

定格

形状・構造

汎用タテ型

寿命

一般形

動作方式

スナップアクション

アクチュエータ

可変ロッド・レバー形 （オーバートラベル80° 高感度 φ3 SUSロッド 25〜141mm）

定格周波数

50/60 Hz

スイッチ機構

自己復帰機構

接触形式

2回路双断形

接点構成

1a1b

負荷

一般負荷

開閉能力（AC）

無誘導負荷

定格電圧: AC125V / 抵抗負荷: 5A(NC) 5A(NO)

定格電圧: AC250V / 抵抗負荷: 5A(NC) 5A(NO)

開閉能力（DC）

無誘導負荷

定格電圧: DC125V / 抵抗負荷: 0.4A(NC) 0.4A(NO)

定格電圧: DC250V / 抵抗負荷: 0.2A(NC) 0.2A(NO)

開閉能力説明

上記数値は定常電流を示す。 ランプ負荷とは10倍の突入電流を有するもの。 誘導負荷とは力率0.4以上(AC)、時定数7ms以下(DC)のもの。 電動機負荷とは6倍の突入電流を有するもの。

許容突入電流

常時閉路(NC): 15A

常時開路(NO): 10A

コンジットサイズ

G1/2

アース端子

アース端子なし

周囲温度範囲

使用時: -10〜80℃

（ただし、氷結、結露のないこと）

周囲湿度範囲

使用時: 35〜95%RH

（ただし、氷結、結露のないこと）

性能

許容操作速度

1mm/s〜1m/s

許容操作頻度（機械的）

120回/分以下

許容操作頻度（電気的）

30回/分以下

接触抵抗

25mΩ以下(初期値)

（測定方法は接触抵抗計による）

絶縁抵抗

同極端子間: 100MΩ以上

充電金属部とアース間: 100MΩ以上

各端子と非充電金属部間: 100MΩ以上

（DC500Vメガにて）

耐電圧

同極端子間: AC600V

充電金属部とアース間: AC1,500V

各端子と非充電金属部間: AC1,500V

（50/60Hz 1 min）

耐久性（機械的）

1,000万回以上 （無負荷にて）

(温度、湿度条件: 5℃〜35℃、40%〜70%RH)

耐久性（電気的）

50万回以上 （AC125V 5A(抵抗負荷にて)）

(温度、湿度条件: 5℃〜35℃、40%〜70%RH)

耐振動（誤動作）

10〜55Hz、複振幅1.5mmの連続変化において自由状態、動作限度位置にて接点開離1ms以内

耐衝撃（耐久）

1,000 m/s2

耐衝撃（誤動作）

最大300m/s2の範囲で自由状態、動作限度位置にて接点開離1ms以内

保護構造

IEC60529規格(JEM規格): IP67

NEMA250規格: Type3, 4, 13

適用規格（UL）

規格番号: UL508

ファイルNo.: E76675

適用規格（CSA）

規格番号: C22.2 NO.14

ファイルNo.: LR45746

適用規格（CCC（CQC））

規格番号: GB14048.5

ファイルNo.: 2004010305128675

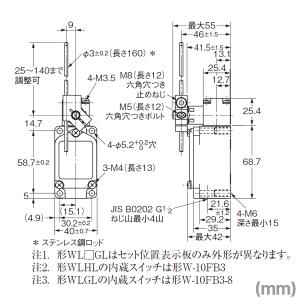

取付仕様

正面取り付け

背面取り付け

質量

約290g

動作特性

動作に必要な力（OF）

規格値 最大 2.84N

もどりの力（RF）

規格値 最小 0.25N

動作までの動き（PT）

規格値 10 -1°〜10 +2°

動作後の動き（OT）

規格値 最小 65°

応差の動き（MD）

規格値 最大 7°

動作特性条件

ロッドの長さが140mmのとき

●接点部は2回路双断

2回路双断で回路を確実にしゃ断します。

●IP67の保護構造

Oリングやカバーシールなどで、IP67に適合した構造。

●輸出用機械に対応する海外規格取得

UL、CSA、EN/IEC、CCC規格等の認定を取得していますから輸出用機械に最適です。

[納期]こちらの商品は、お客様にご注文をいただいてから、メーカーよりお取り寄せをさせていただいております。
