シャッター3点式押ボタンスイッチ２a 1b プラスチック製（露出型）【PB-4MRPE】
この商品は「Yahooショップ」でご購入いただけます。詳しくは下のボタンよりショップサイトへどうぞ。
商品の詳細情報
電動シャッターを操作する３点式押釦スイッチです。鍵２個付
シャッター3点式押しボタンスイッチになります。軽いタッチでの操作が可能です。
部屋の中と外など、後からスイッチを増設したい場合などにご利用ください。
押し釦交換の際、文化シヤッター以外の場合は下記の点にご注意ください。
商品ページに掲載している配線図は、文化シヤッター製のもので接点構成は、２a 1bになります。
今お使いの押し釦に掲載されている接点構成をご確認いただき、ご注文の際はご注意ください。
接点構成が同じものでも、配線の色分けは違う場合があります。
文化シヤッター製は下記の配線色になっております。
コモン 緑（青）
上昇 白
停止 赤
下降 黒
他メーカーで同じように配線しても、配線色があっていない場合がありますので、
現在ご使用のボタンの配線色を確認して工事を行ってください。（※工事は有資格者で行ってください。）
※沖縄・離島への発送は出来ませんので、予めご了承ください。

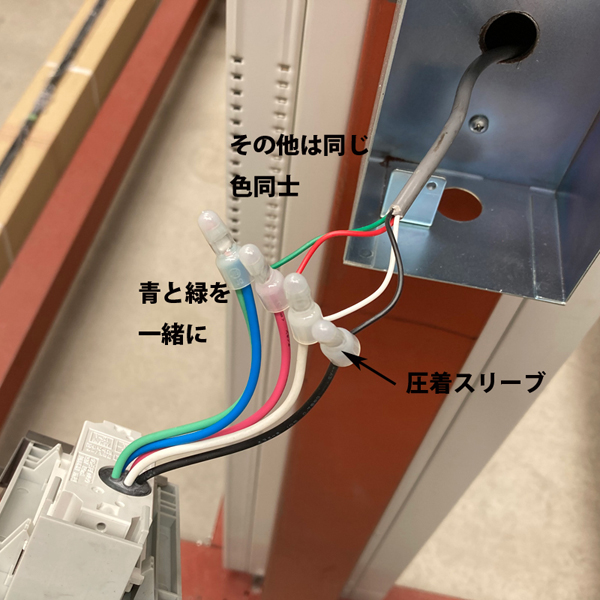

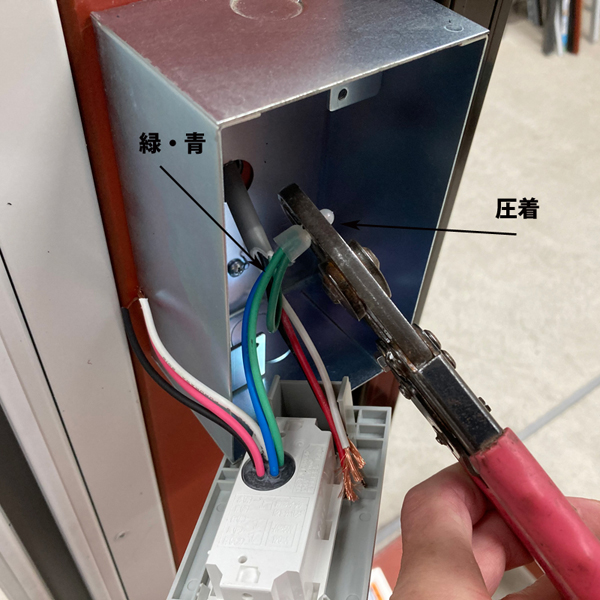

交換時の配線・青と緑を圧着します。

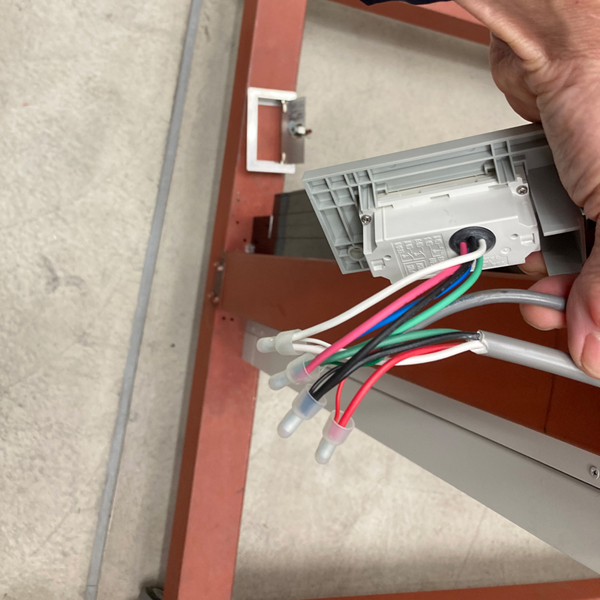

その他は同じ色同士で繋いでください。

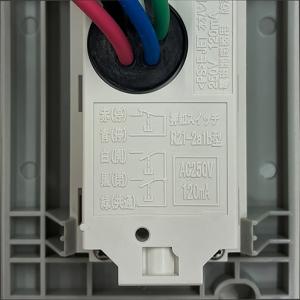

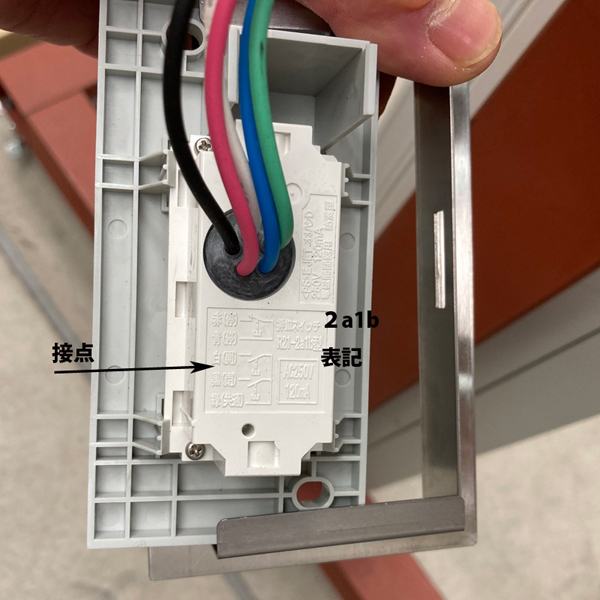

接点構成です。

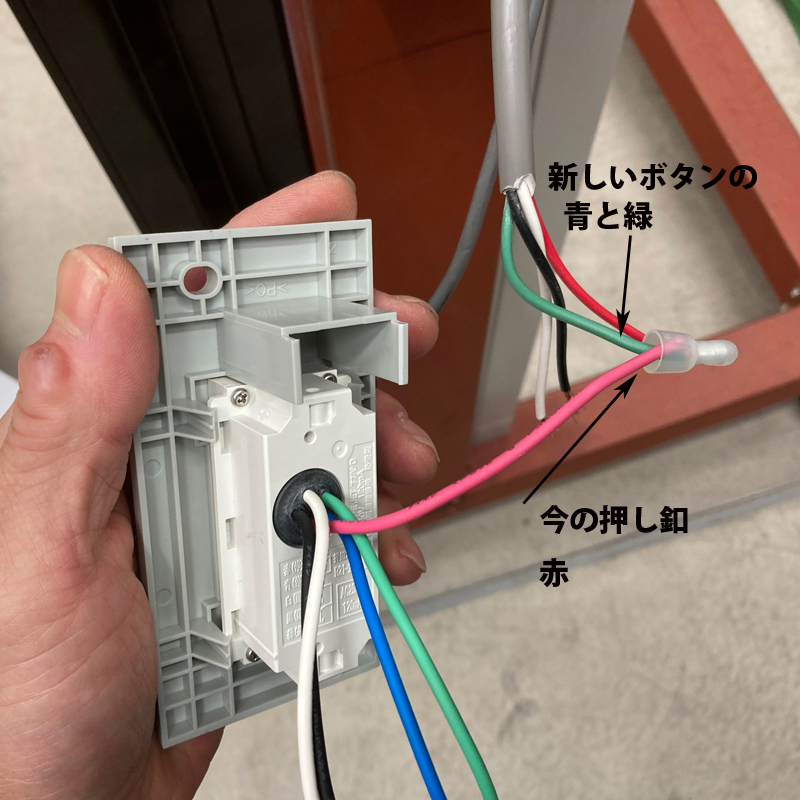

両面操作は、片方のボタンの赤と、片方のボタンの緑を繋いでください。
その他は同じ色同士でつないでください。
交換方法については下記動画をご確認ください。
視聴ページへ(外部サイト)
この商品は「Yahooショップ」でご購入いただけます。詳しくは上のボタンよりショップサイトへどうぞ。
価格 ： 8,800 円 （税込）
