オムロン(OMRON) J-7 形J極超小形基本スイッチ (ピン押ボタン形) NN - ショッピング・ショップ | 通販検索

極超小形にもかかわらず、7Aの高容量開閉が可能

配送について

お届けの目安

※ヤフーショッピングのシステム上、お取り寄せ商品は「1ヵ月以内に発送」の表示となっております。

※商品によって納期は異なりますので、ご注文確認後メーカーへ問い合わせいたします。

メーカー在庫の欠品や受注生産などの理由によって長納期となり、表示より納期が遅れる際には、メールにてご連絡させていただきます。

※事前に納期を確認することも可能でございますので、ご希望の納期がございましたら、お電話や商品Q&Aにてお問い合わせください。

定格

アクチュエータ

ピン押ボタン形

動作形

一般形

動作方式

スナップアクション

スイッチ機構

自己復帰機構

接触形式

単極双投形

接点構成

1c

接点間隔

0.35mm(標準値)

端子仕様

はんだづけ端子

負荷

一般負荷

定格通電電流

7A

開閉能力（AC）

無誘導負荷

定格電圧: AC125V / 抵抗負荷: 7A(NC) 7A(NO)

定格電圧: AC250V / 抵抗負荷: 7A(NC) 7A(NO)

周囲温度範囲

使用時: -10〜+80℃

（ただし、氷結、結露のないこと）

周囲湿度範囲

使用時: 85% RH以下

(+5〜35℃にて)

性能

許容操作速度

0.13mm/s〜1m/s

許容操作頻度（機械的）

400回/分以下

許容操作頻度（電気的）

30回/分以下

接触抵抗

15mΩ以下(初期値)

(自由位置FP、動作限度位置TTP)

絶縁抵抗

同極端子間: 100MΩ以上

充電金属部とアース間: 100MΩ以上

各端子と非充電金属部間: 100MΩ以上

（DC500V絶縁抵抗計にて セパレータ使用）

耐電圧

同極端子間: AC600V

充電金属部とアース間: AC1,500V

各端子と非充電金属部間: AC1,500V

（50/60Hz 1min セパレータ使用）

機械的耐久性

1,000万回以上

電気的耐久性

5万回以上(定格負荷)

耐振動（誤動作）

自由位置、動作限度位置にて、10〜55Hz 複振幅 1.5mmの振動周期3〜5分の振動を、X、Y、Z方向に各10分間印加し、誤動作1ms以内

耐衝撃（耐久）

自由位置、動作限度位置にて、最大1,000m/s**2の衝撃をX、Y、Z方向に各10回印加後、電気的、機械的に異常のないこと

耐衝撃（誤動作）

自由位置、動作限度位置にて、最大200m/s**2の衝撃をX、Y、Z方向に各3回印加し、誤動作1ms以内

保護構造

一般形

IEC60529規格(JEM規格): IP40

感電保護クラス

Class I

トラッキング特性(PTI)

175

適用規格（UL）

規格番号: UL1054

ファイルNo.: E41515

適用規格（CSA）

規格番号: CSA C22.2 No.55

ファイルNo.: LR21642

取付方法

ねじ取り付け

ケース材質

熱可塑性樹脂

質量

約1g

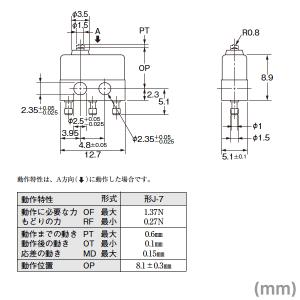

動作特性

動作に必要な力（OF）

規格値 最大 1.37N

もどりの力（RF）

規格値 最小 0.27N

動作までの動き（PT）

規格値 最大 0.6mm

動作後の動き（OT）

規格値 最小 0.1mm

応差の動き（MD）

規格値 最大 0.15mm

動作位置（OP）

規格値 8.1±0.3mm

注意事項

スイッチの取りつけ、取りはずしや配線作業、および保守点検時は、必ず電源をOFFの状態で行ってください。感電および焼損の恐れがあります。

定格

アクチュエータ ピン押ボタン形

動作形 一般形

動作方式 スナップアクション

スイッチ機構 自己復帰機構

接触形式 単極双投形

接点構成 1c

接点間隔 0.35mm(標準値)

端子仕様 はんだづけ端子

負荷 一般負荷

定格通電電流 7A

開閉能力（AC）

無誘導負荷 定格電圧: AC125V / 抵抗負荷: 7A(NC) 7A(NO)

定格電圧: AC250V / 抵抗負荷: 7A(NC) 7A(NO)

周囲温度範囲 使用時: -10〜+80℃

（ただし、氷結、結露のないこと）

周囲湿度範囲 使用時: 85% RH以下

(+5〜35℃にて)
