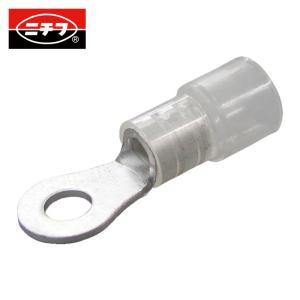

ニチフ TMEX 5.5-5-CLR 環境配慮形絶縁被覆付丸形端子R形(50個入)より線2.63~6.64外寸9.5mmスタッド径5.3mm (1Pk) - ショッピング・ショップ | 通販検索

絶縁端子 丸形 R形 先開形 Y形 電気工事 配線 接続 端末処理

i

納期や在庫状況をお問合せの先は下記の商品コードをお伝えください

商品コードts-8314397

特長

端子筒部に絶縁被覆があらかじめセットされております。

絶縁体形状:TME形は絶縁被覆部内側に電線挿入ガイド（じょうご状）を設けました。心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。

ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。

用途

軟鋼のより線電線の接続に。

商品スペック

仕様・規格

電線抱合範囲 より線(［［ＭＭ２］］)：2.63〜6.64

電線抱合範囲 AWG：12/10

色：透明

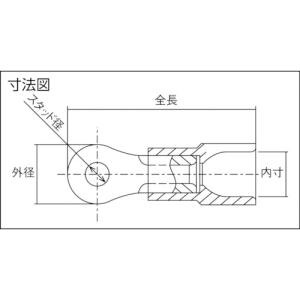

外径寸法(mm)：9.5

スタッド径(mm)：5.3

全長(mm)：27

内寸(mm)：6.8

JIS規格品：〇

定格電圧(V)：600

パック入数(個)：50

単線非対応

使用温度範囲：-40℃〜120℃

材質／仕上

端子:無酸素銅(電気すずメッキ）

スリーブ:無酸素銅管（電気すずメッキ）

絶縁体:ポリカーボネート

注意事項

銅線専用です。

電線抱合範囲内でご使用ください。

当社指定の適用圧着工具をご使用ください。

※画像は代表画像です。色・仕様は型番により異なります。

ニチフ絶縁被覆付圧着端子 を見る絶縁被覆付圧着端子 をもっと見る

閲覧中の商品カテゴリ

電子機器電設配線部品接続端子絶縁被覆付圧着端子

・端子筒部に絶縁被覆があらかじめセットされております。

・絶縁体形状:TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。

・ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。

・軟鋼のより線電線の接続に。

・電線抱合範囲 より線([[MM2]]):2.63~6.64

・電線抱合範囲 AWG:12/10

・色:透明

・外径寸法(mm):9.5

・スタッド径(mm):5.3

・全長(mm):27

・内寸(mm):6.8

・JIS規格品:〇

・定格電圧(V):600

・パック入数(個):50

・単線非対応

・使用温度範囲:-40°C~120°C

・端子:無酸素銅(電気すずメッキ)

・スリーブ:無酸素銅管(電気すずメッキ)

・絶縁体:ポリカーボネート

・銅線専用です。

-

ブランド : ニチフ メーカー : ニチフ

品番 : TMEX 5.5-5-CLR

発注コード : 831-4397

カテゴリ : 接続端子/絶縁被覆付圧着端子
