[仕様]

受信周波数

GPS:L1,L2,L5 Glonass:L1,L5 Galileo:E1,E5a,E5b Beidou:b1,b2,b3

ゲイン

アンテナ：5.5dBi

V.S.W.R

LNA：2.0以下

NF

1.8dB以下(LNA)

付属ケーブル

RG174 長さ5m

コネクタ

SMAオス

電源

3.3-12.0V 45mA以下

動作温度

-40℃〜85℃

防水

IP67

寸法

63 x 63 x 25mm

重量

220g

指向特性、位相中心

BT-345AJL2_radiation.pdf

取り付け

底面マグネットまたは両面テープ

メーカー

Beitian

代替アンテナANN-MB2-00

[参考資料]

2周波RTKモジュール u-blox ZED-F9P の設定方法

ZED-F9P をUSB接続した時の問題

RTK受信機 ZED-F9P on M5Stackの試作

L1,L2,L5,L6バンドに対応したアンテナで、RTKによる測量用GNSS受信機で使用できる広帯域GPSアンテナです。

L6バンドにも対応していますので、みちびきからのCLASやMADOCAの補正データが受信できます。

ublox ZED-F9Pモジュールを使用した受信機でも使用できます。

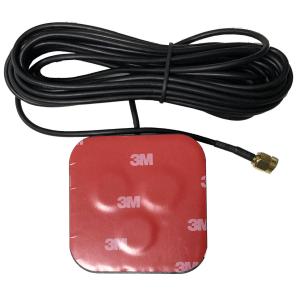

５ｍケーブル（RG174 SMAコネクタ）付です。

商品の型番はBT-345AJもしくはBT-345AJL2の２種類ありますが同じものです。
