[仕様]

受信周波数

GPS L1C/L2C GLONASS L1OF/L2OF Beidou B1I/B2I Galileo E1-B/C/E5b

感度

Cold start:-148dBm Hot start:-157dBm Tracking&Nav:-167dBm

測位レート

RTK:最大8Hz(GPS+GLO+GAL+BDS) 〜 20Hz(GPS)

位置精度

RTK測位：0.01m + 1ppm x 基線長 単独測位：1.5m

コネクタ

アンテナ：SMAメスまたはMCXメス USB:マイクロB I2C:Grove（2mmピッチ４ピン）オス

アンテナ用電源出力

最大電流：70mA 電圧3.0〜3.3V 短絡・オープン検出機能有り

基板用電源入力

電圧：5V 必要電流：ZED-F9P用130mA＋アンテナ用10〜50mA

動作温度

-40℃〜85℃

寸法

50mm x 34mm

重さ

13グラム

ZED-F9Pバージョン

ZED-F9P-05B

メーカー

（株）ジオセンス

[資料]

使用説明書

ZED-F9P RTK開発用ボードの試作

回路図

２周波RTKモジュール u-blox ZED-F9Pの設定方法

ZED-F9PをUSB接続した時の問題

ZED-F9Pデータシート

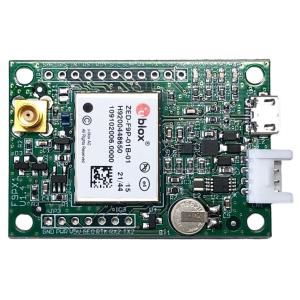

u-bloxのGNSS受信モジュールZED-F9Pを搭載したRTK-GNSS測位システムの開発用ボードで、単独でRTK-GNSS受信機として利用できます。

USBでパソコンに接続し、u-bloxのアプリu-centerをインストールすれば、RTK-GNSS測位ができ、数ｃｍの精度で位置座標を取得できます。

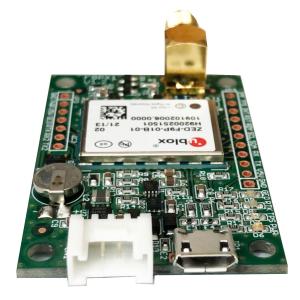

Groveコネクタも搭載していますので、ESP32やRaspberry piなどのマイコンともI2Cインターフェースで簡単に接続できます。

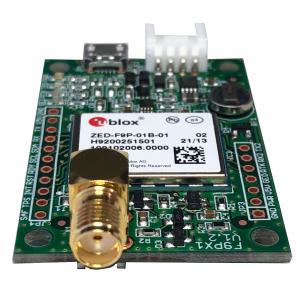

アンテナのコネクタはSMAとMCXの２種類ありますので選択して下さい。

MCXタイプとみちびきL6受信ボードD9CX1を同時にご購入される場合、接続用のMCX-MCXケーブル（10cm長）が付属します。
